Aquastream XT USB 12V - Ultra

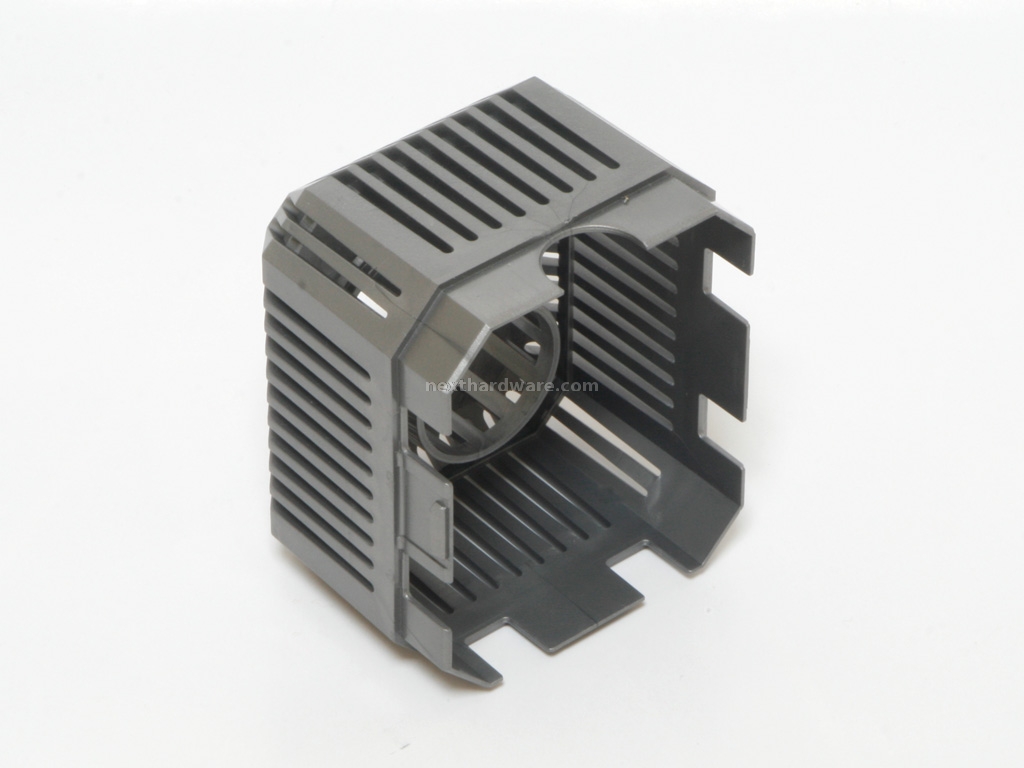

La cover anteriore risulta essere quasi esclusivamente un orpello estetico; difatti non presenta particolari funzionalità a parte quella di tenere la base della pompa nella sua sede. Si rimuove dal corpo pompa con una leggera pressione ai lati.

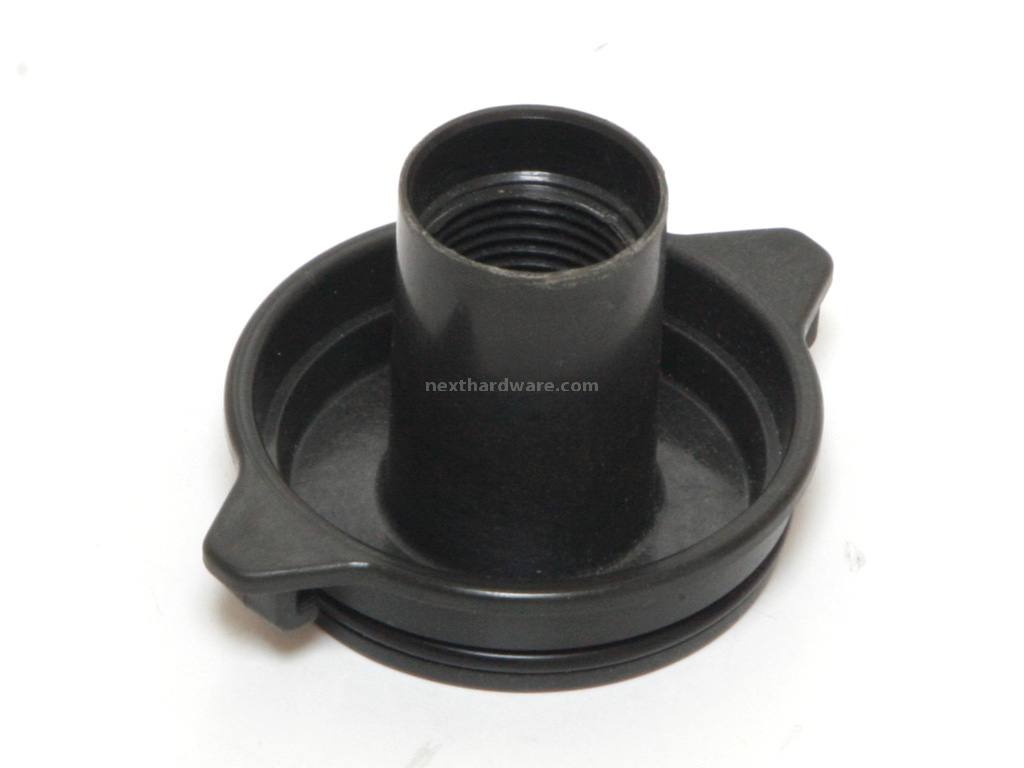

Il top è in materiale plastico di colore nero. Esso integra un o-ring che verrà compresso durante il serraggio al fine di garantire la tenuta idraulica della pompa. Al centro è presente un supporto in materiale plastico gommoso per l'alberino.

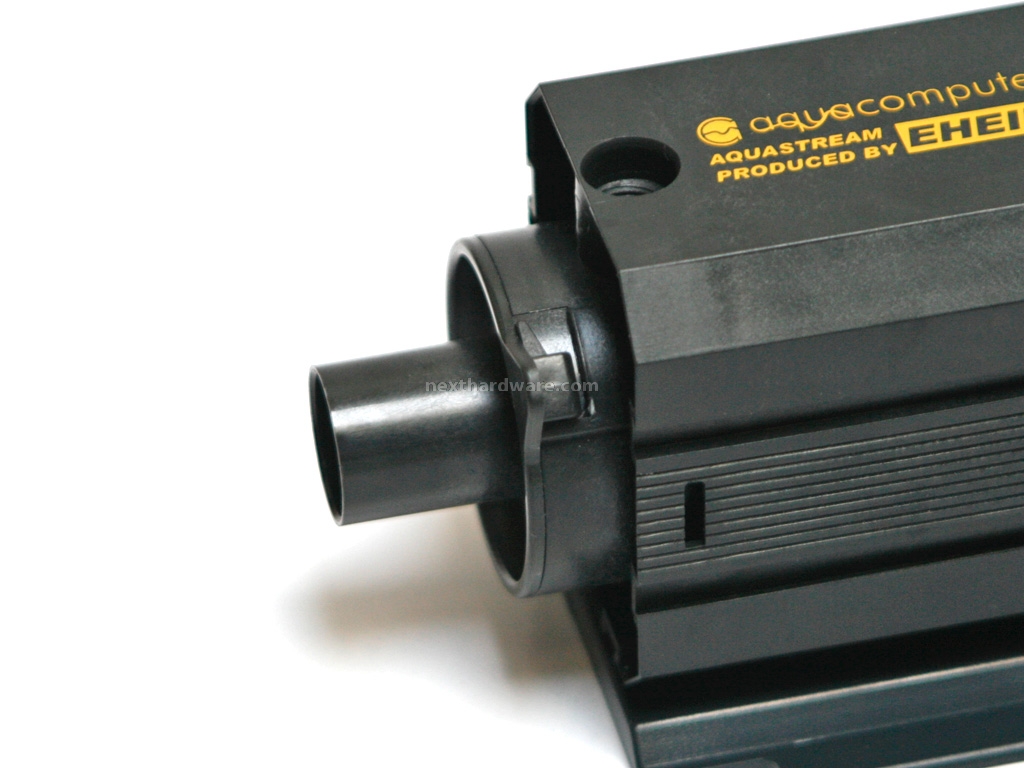

Il top è fissato tramite due gancetti che si innestano nelle sedi sul bordo del corpo pompa (particolare a sx).



Il rotore è molto simile a quello che siamo abituati a vedere sulle pompe da acquario; una struttura con sei piccole pale fissata ad un magnete.

Il tutto è tenuto in asse da un piccolo alberino in ceramica con un doppio supporto in materiale plastico (uno in foto a sx e l'altro integrato nel top).



A sinistra un particolare della camera interna dell' Aquastream XT. Al centro possiamo scorgere la sede del rotore mentre in alto è posizionato il foro di uscita del flusso.

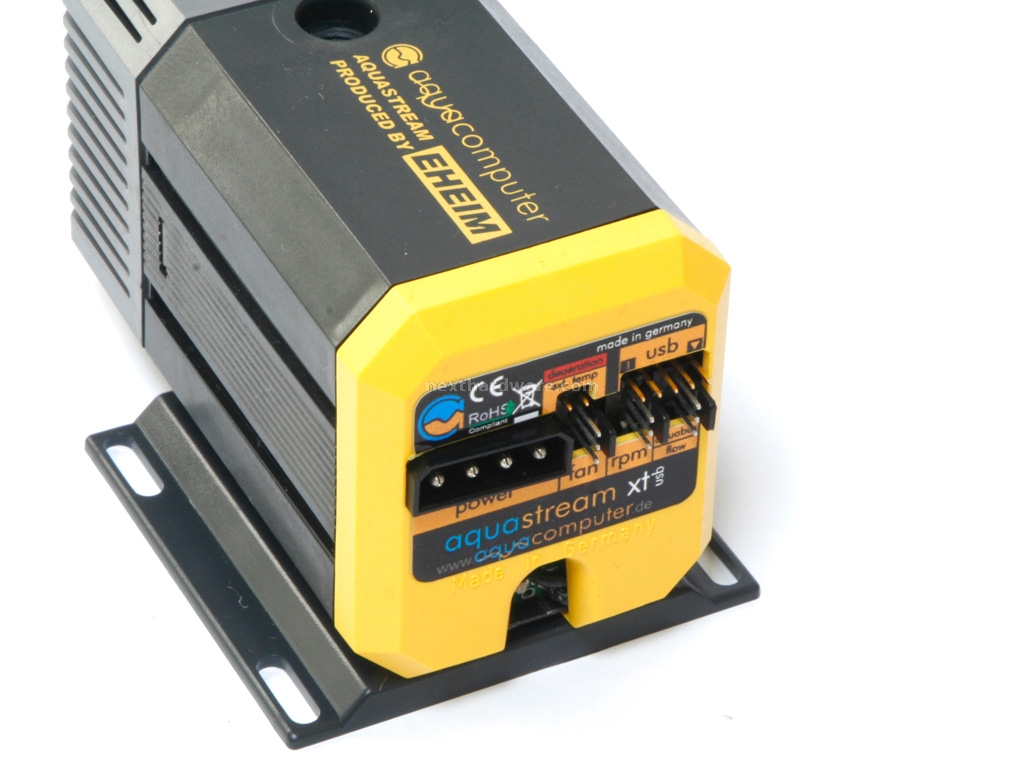

Un particolare delle numerose connessioni esterne disponibili della versione Ultra dell' Aquastream XT.

Partendo dall'alto a sinistra troviamo :

• connettore 2 pin per sensore di temperatura e per attivare il programma di de-areazione

• connettore usb a 5 pin per connessione alla motherboard

nella fila sottostante invece:

• molex 4 pin per l'alimentazione della pompa

• connettore 3 pin per ventola

• connettore 3 pin per uscita del segnale tachimetrico

• connettore 3 pin per connessione all'Aquabus o di un flussimetro

Nella foto in basso a sinistra possiamo notare l'elettronica di gestione della pompa nel dettaglio.







La base della pompa si aggancia al corpo tramite quattro gancetti che trovano sede nelle due slitte integrate nella parte inferiore della pompa.

Aquacomputer rende disponibile un kit di gommini che consentono di fissare la pompa riducendo al minimo le vibrazioni.
