I test presentati di seguito sono eseguiti sfruttando un dispositivo che simula il carico sulle varie linee di alimentazione, ad ogni diverso step di carico abbiamo misurato voltaggio in uscita e amperaggio.
Linea +3,3 volt
| |
| A differenza di quello che ci saremmo aspettati, la distribuzione regolare dei carichi ha dato un ottimo risultato. La linea +3,3volt presenta un leggero Vdrop negativo ma entro valori perfettamente nella norma. |

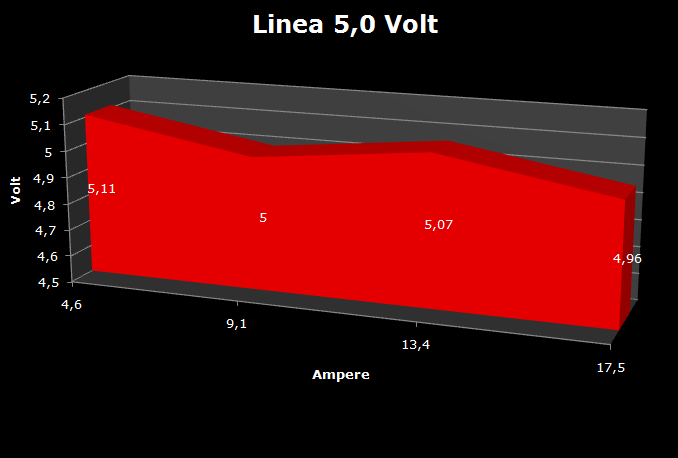

Linea +5,0 volt
| |
| Nei test in Crossloading il rail in oggetto mostrava vistose influenze sugli altri voltaggi. In questo test invece, il carico applicato non va ad influire in maniera rilevante sulle altre linee restituendo una serie di valori tutt'altro che negativi. |
Linea +12,0 volt
| |
| Ottimo comportamento anche in questo caso, il voltaggio rilevato non sembra differire da quanto rilevato nel giĆ ottimo test in crossloading. Cercando di dare una valutazione complessiva, a quanto evidenziato in questa sezione di test, possiamo giudicare il prodotto positivamente riscattando pienamente alcune lacune riscontrate nei test in crossloading. |
