Test Crossloading:

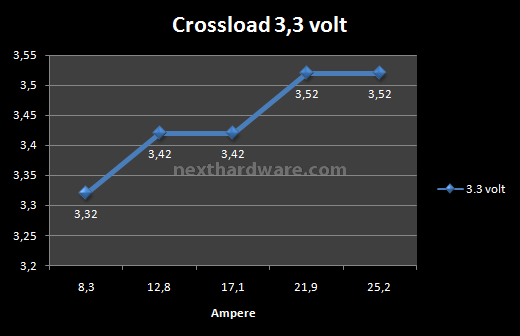

Linea +3,3 volt
| | |
| Comportamento decisamente singolare per questo rail, che tende a salire in maniera piuttosto vistosa all'aumentare del carico. Come visto in precedenza l'alimentatore è dotato di regolatori DC-DC indipendenti, ma nonostante ciò il comportamento della linea +3,3volt influenza direttamente il rail +5,0volt. Massimo Vdrop -0,2volt (-6,06%) | |
Linea +5,0 volt
| | |
| Vdrop relativamente basso per il rail sotto stress. Peccato però che entrambe le altre linee soffrano di un calo di 0,2volt, valore decisamente poco promettente per i prossimi test lineari. Massimo Vdrop 0,18volt (3,6%) | |
Linea +12,0 volt
| | |
| Ottimo il comportamento del rail +12,0 e totale linearità per quanto riguarda i rail non sotto carico. I basso vdrop rilevato è di ottimo auspicio per un eventuale utilizzo in sistemi avidi di corrente come configurazioni multiVGA. Massimo Vdrop 0,16 (1,33%) | |
