Inside Look:
| | |

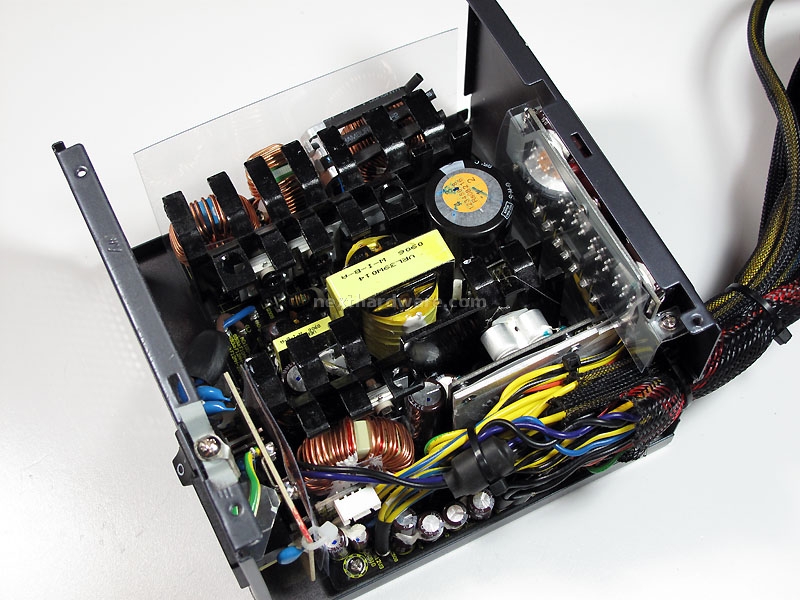

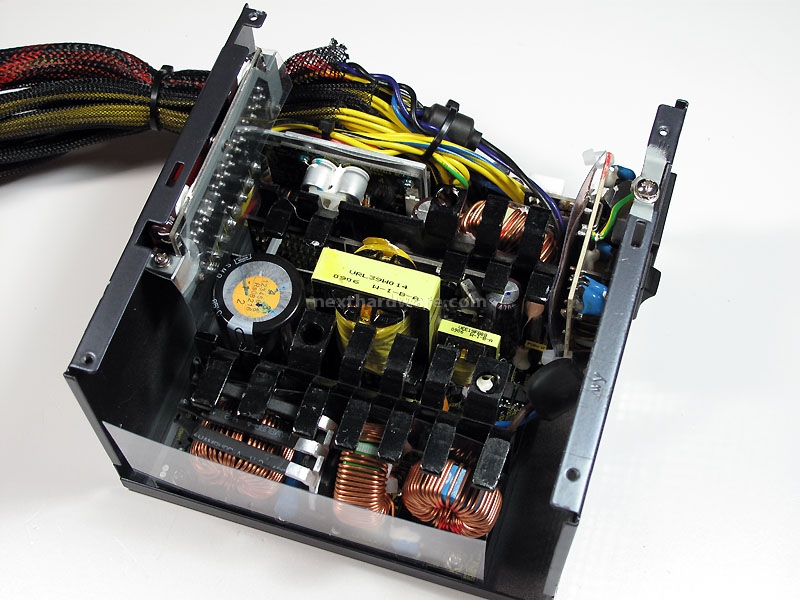

| Disposizione dei componenti particolare per questo prodotto, dominano il circuito il trasformatore principale e il mono-condensatore in ingresso. | |
Componentistica e Layout

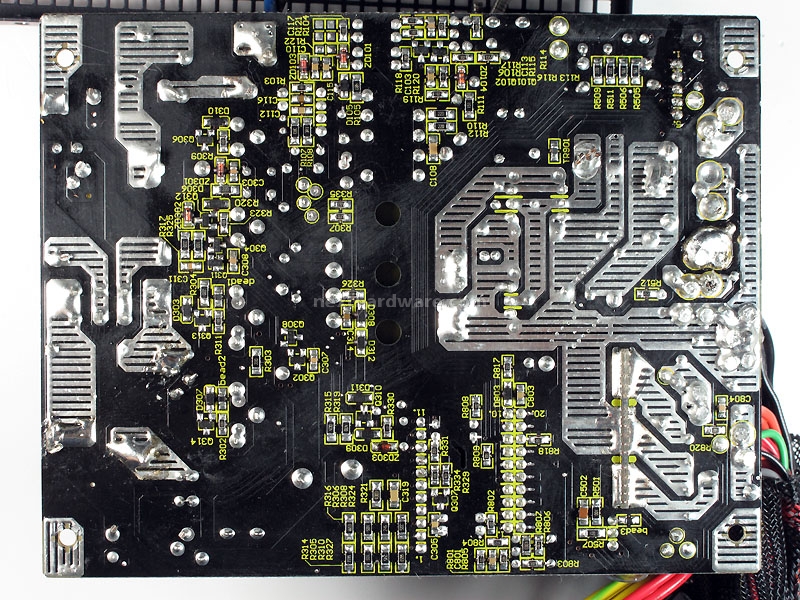

| | L'utilizzo di un PCB doppio strato rende più semplice lo sbroglio del circuito, il risultato è un layout estremamente ordinato e una rete molto ordinata di saldature di “rinforzo”. |

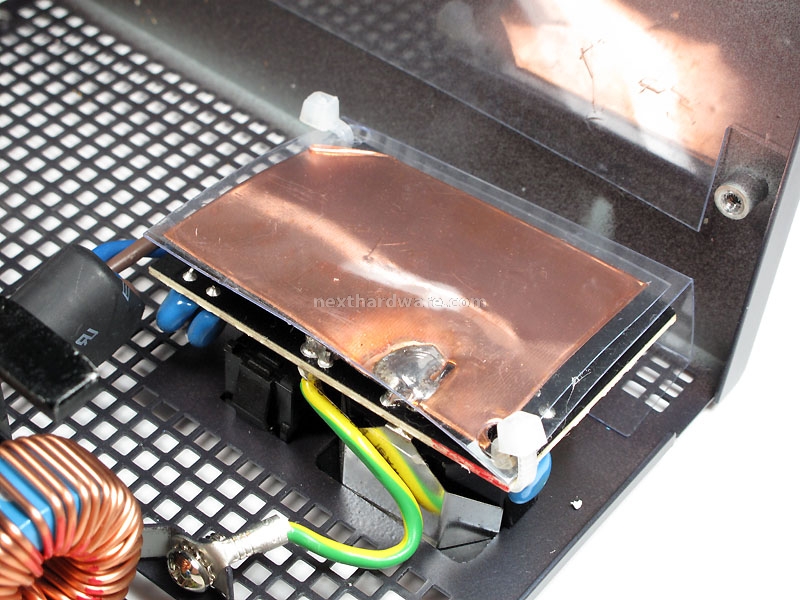

| | Particolare del piccolo circuito collegato alla presa di alimentazione, utilizzato come primo filtro Anti-EMI. |

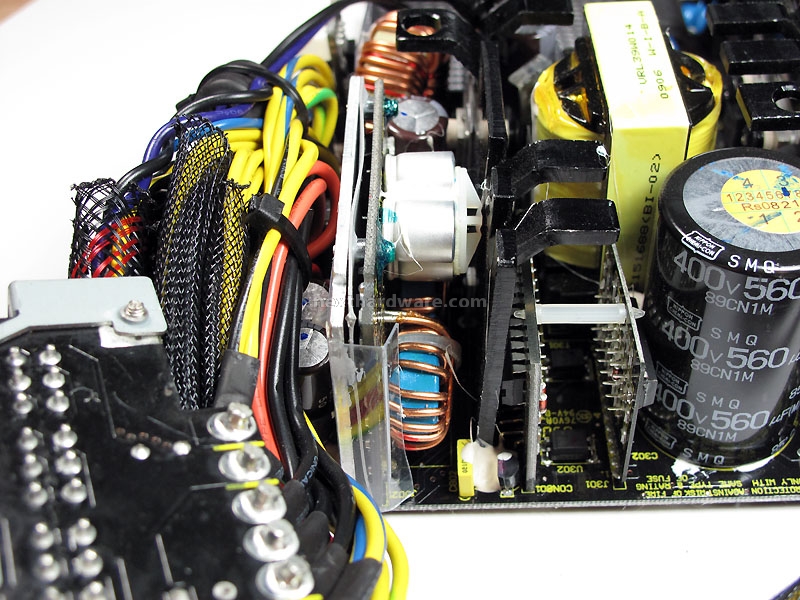

| | Nell'immagine si notano tre miniboard disposte in verticale, le prime due sulla destra ospitano la sezione dedicata ai vari circuiti di protezione. La Daughter-board di sinistra invece integra il doppio circuito DC-DC, purtroppo lo spazio disponibile è veramente poco e come potete vedere per dissipare l'intero sistema viene utilizzata un placca in allumino di circa 2mm di spessore. |

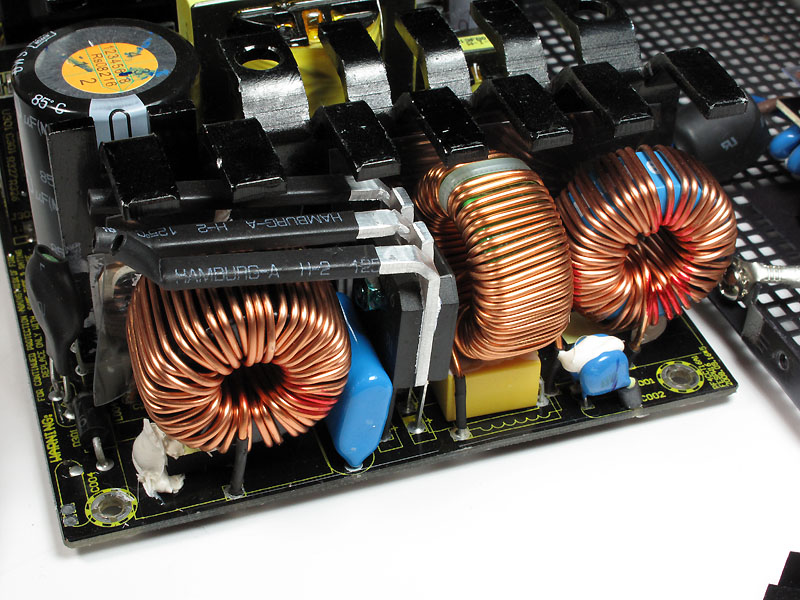

| | Lato corrente in ingresso, si notano chiaramente i tre toroidi utilizzati come filtri Anti-EMI e il doppio rettificatore di corrente. |

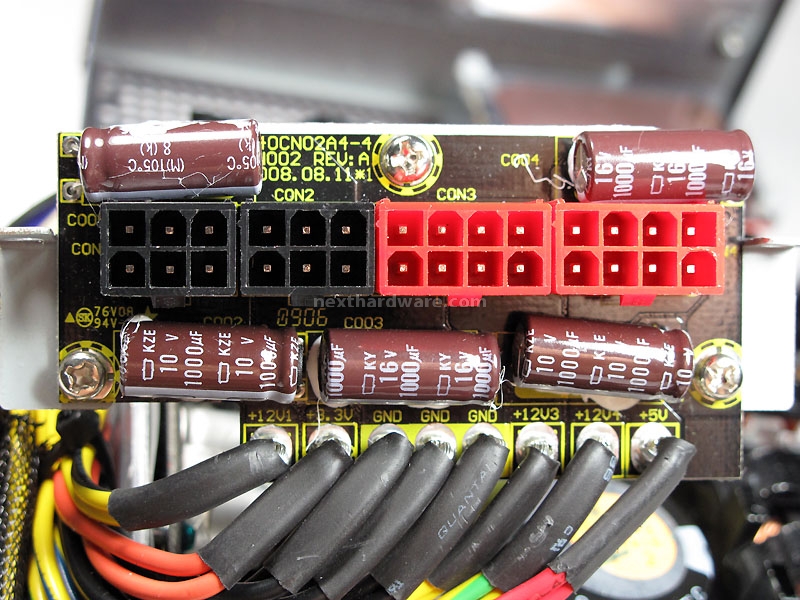

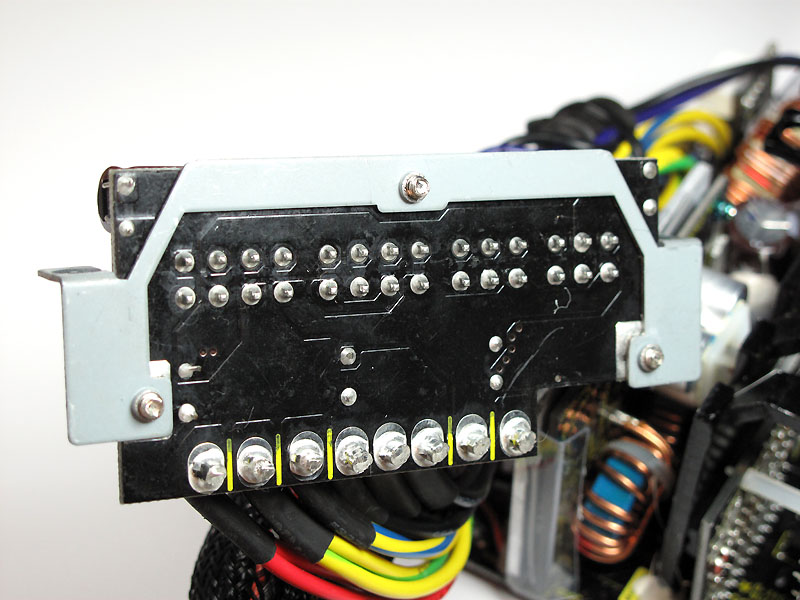

| | Pannello connessioni modulari: incredibile come in un circuito di dimensioni così ridotte oltre alle connessioni siano presenti anche 5 condensatori. Anche per il lato saldature, come per la Main-Board, il circuito risulta ben fatto. |

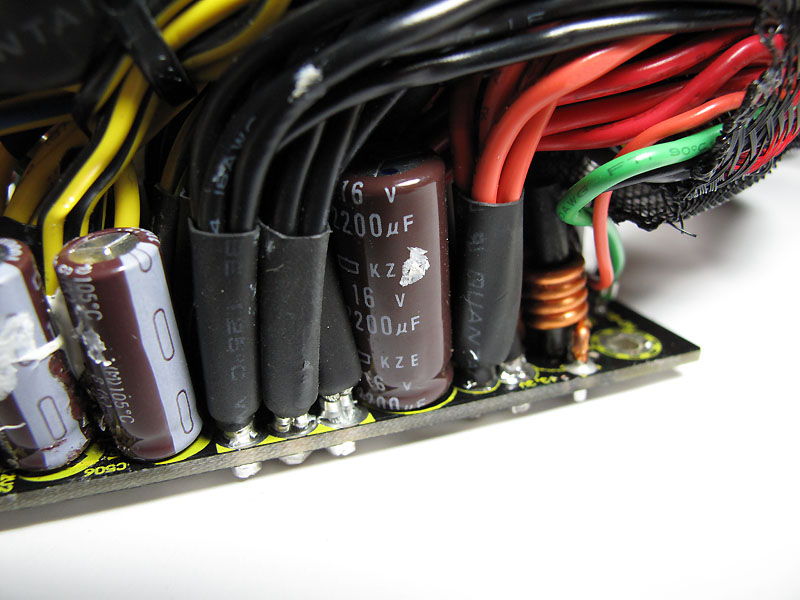

| | Lato connessioni in uscita: non estremamente ordinato, ma potete vedere come in ogni possibile spazio rimanente i tecnici di Antec hanno disposto condensatori. |

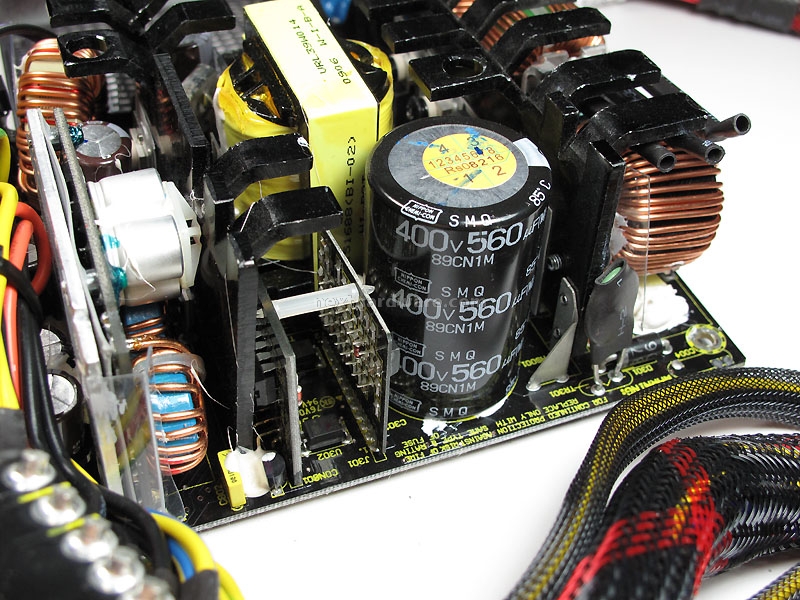

| | Visto la ormai comune scelta di utilizzare coppie di condensatori, risulta singolare trovare un unico condensatore per la corrente in ingresso. N° 1 Condensatore Nippon Chemi-Con Specifiche 560uF 400volt. |

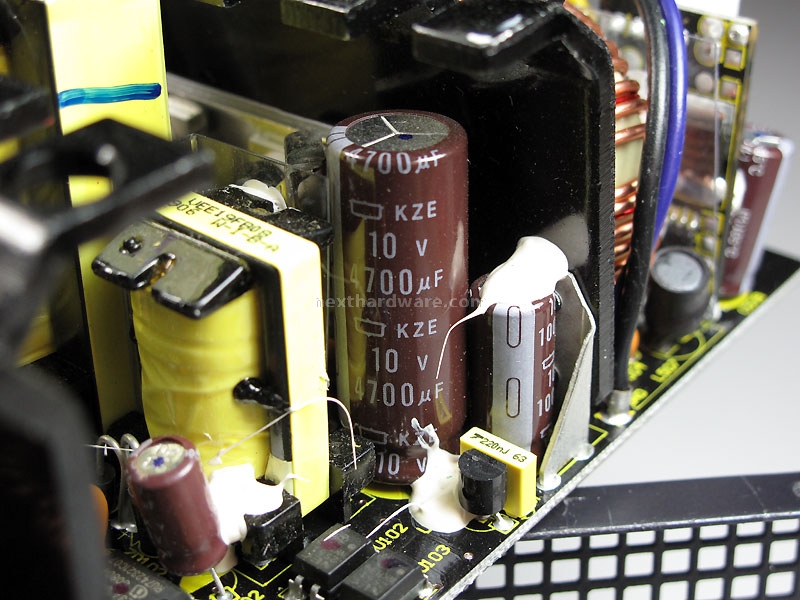

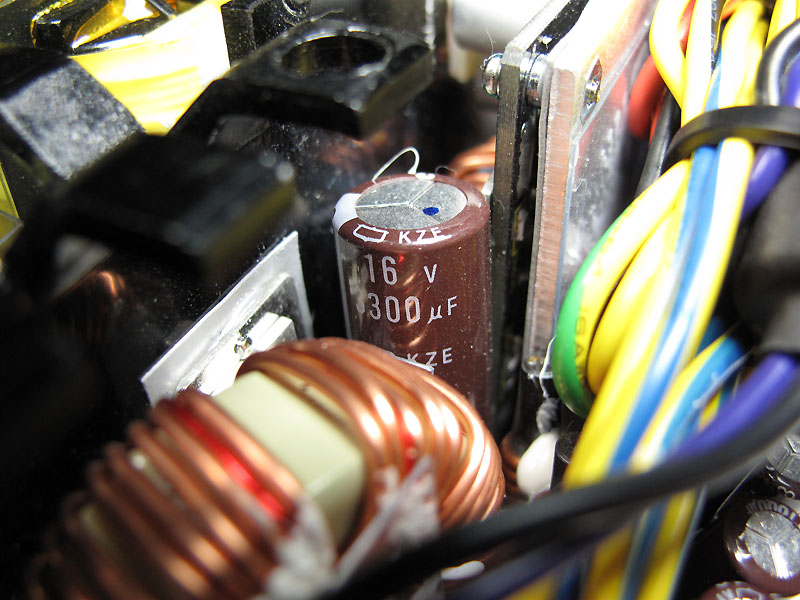

| | Condensatori in uscita: Condensatori Nippon Chemi-Con Specifiche comprese tra i 10 e i 16volt capacità tra i 2200uF e 4700uF. |
