12. Accensione e ripple
L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.
Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.
Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.
Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.
Altrettanto importante è la variazione all'atto dell'accensione.
Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.

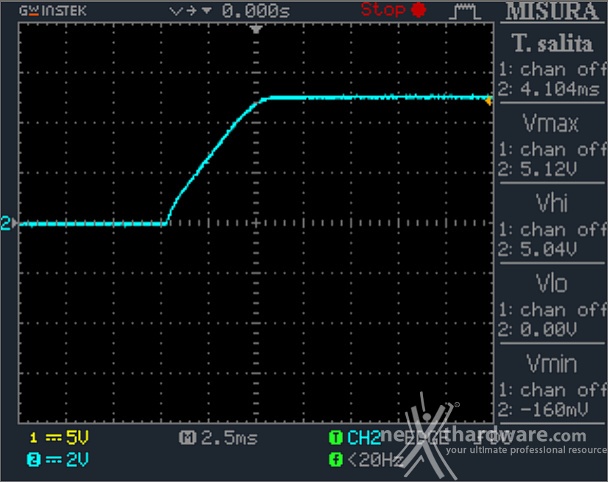

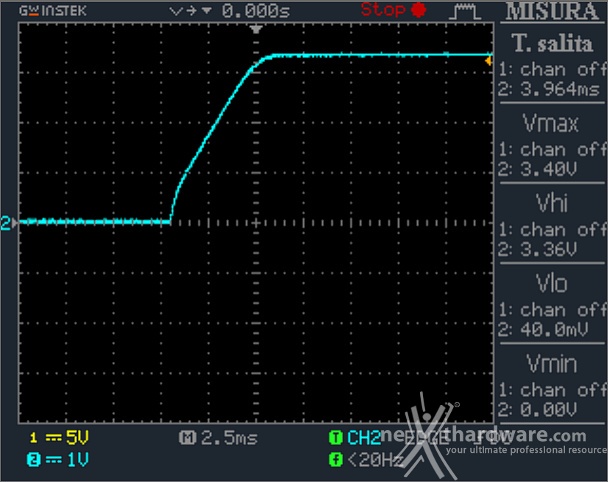

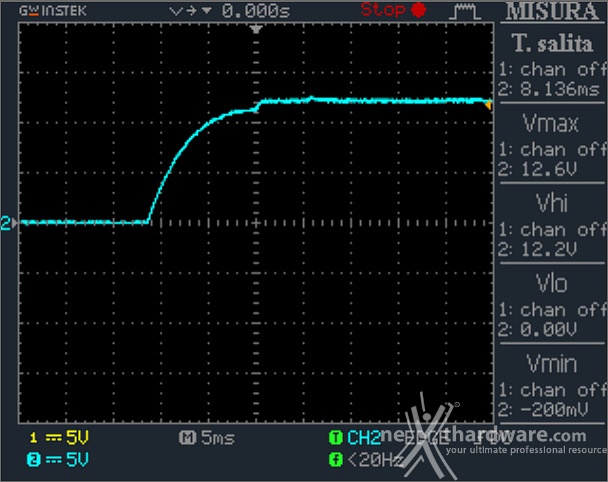

Le tensioni d'interesse passano al valore nominale in meno di 9ms e il cavo PG (Power-Good) del connettore ATX segnala la completa operatività in 370ms.

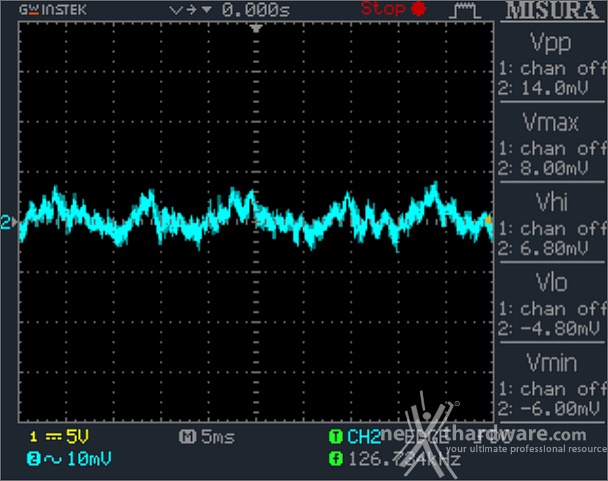

Low Frequency Ripple 12V @ 0%

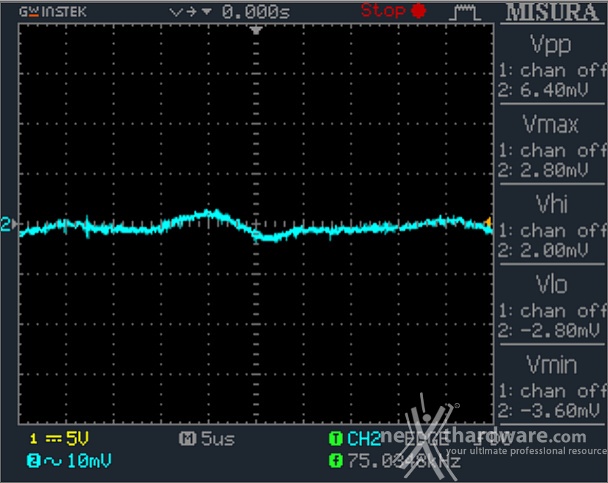

| PWM Frequency Ripple 12V @ 0%
|
Low Frequency Ripple 12V @ 50%

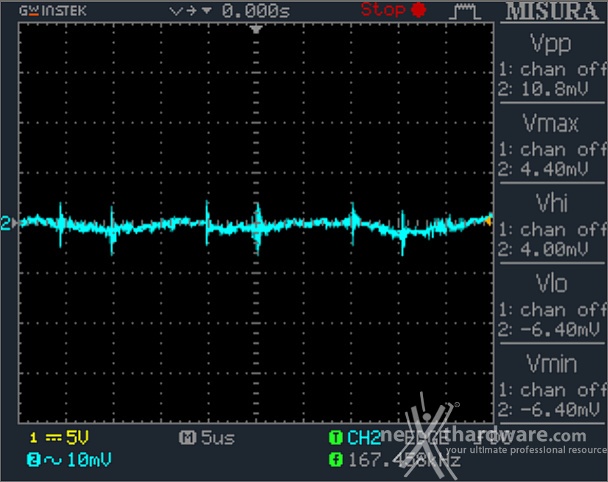

| PWM Frequency Ripple 12V @ 50%
|

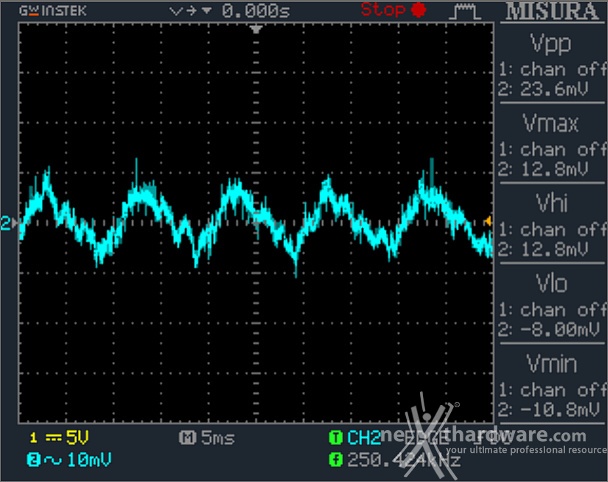

Low Frequency Ripple 12V @ 100%
| PWM Frequency Ripple 12V @ 100%
|
Il ripple sulla tensione da 12V risulta in linea con quanto osservato sugli altri modelli che condividono lo stesso progetto.
L'oscillazione massima si è assestata poco sopra i 20mVpp, abbondantemente sotto il limite di 120mVpp imposti dallo standard ATX.

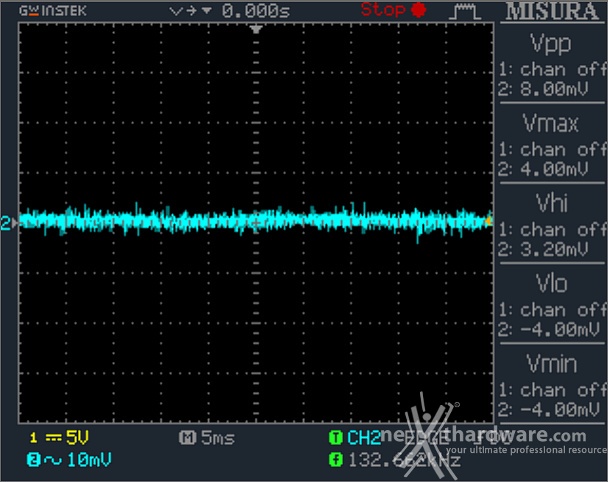

Low Frequency Ripple 5V @ 0%

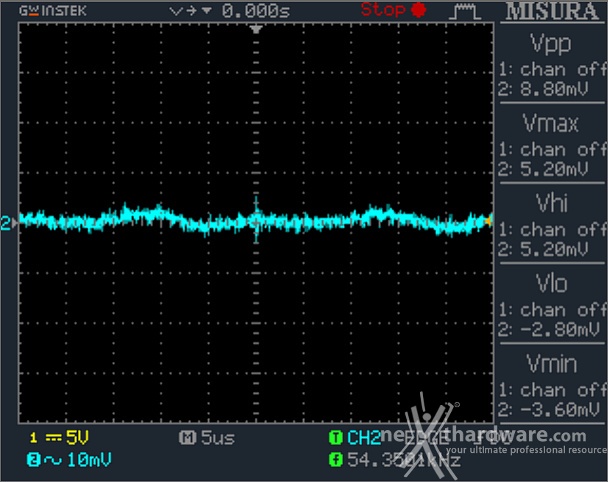

| PWM Frequency Ripple 5V @ 0% |

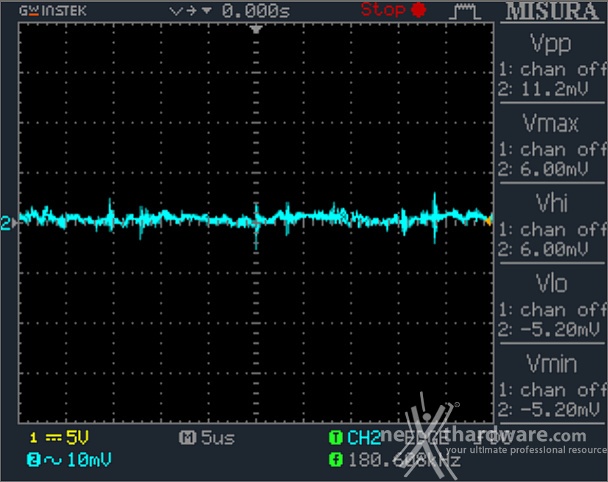

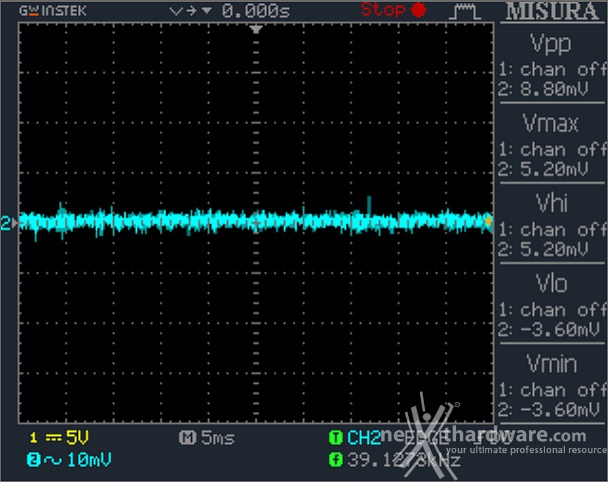

| Â Low Frequency Ripple 5V @ 50% | PWM Frequency Ripple 5V @ 50%
|

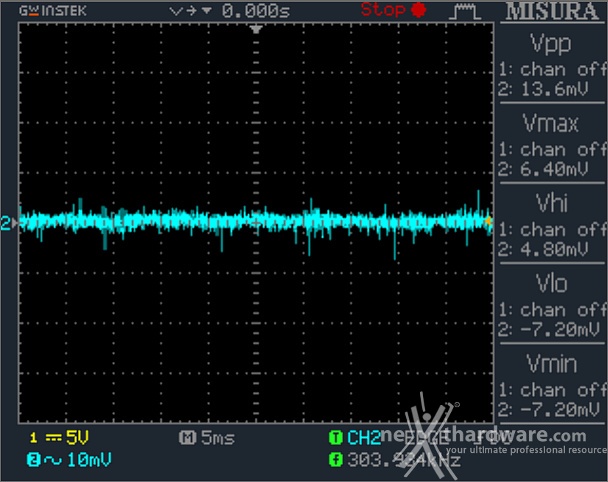

Low Frequency Ripple 5V @ 100%

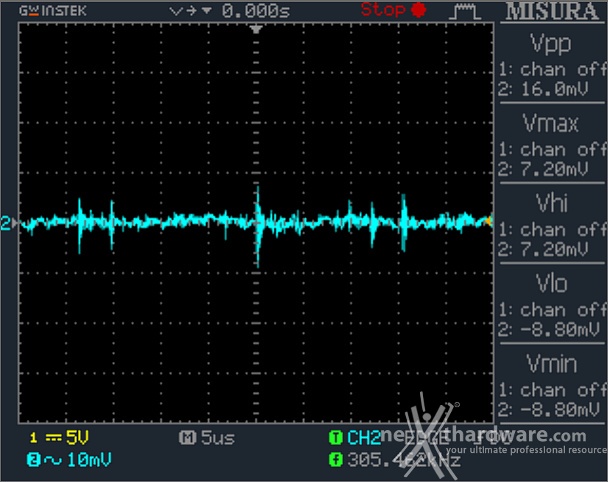

| PWM Frequency Ripple 5V @ 100%
|
Considerazioni analoghe anche sulla linea da 5V: con un'oscillazione massima inferiore ai 20mVpp siamo decisamente lontani dal limite dei 50mVpp imposti dallo standard ATX.
Low Frequency Ripple 3,3V @ 0%

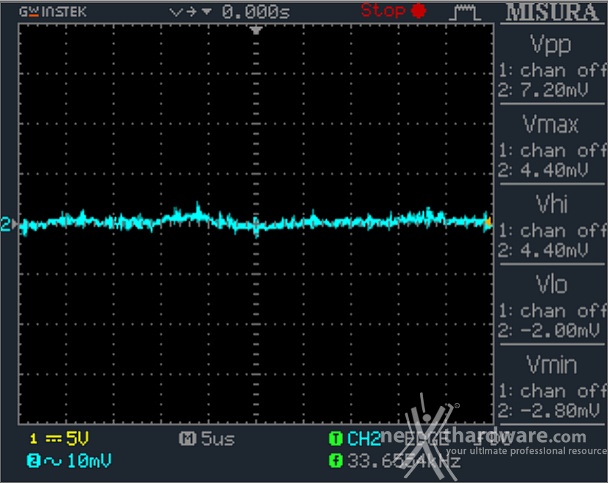

| PWM Frequency Ripple 3,3V @ 0%
|

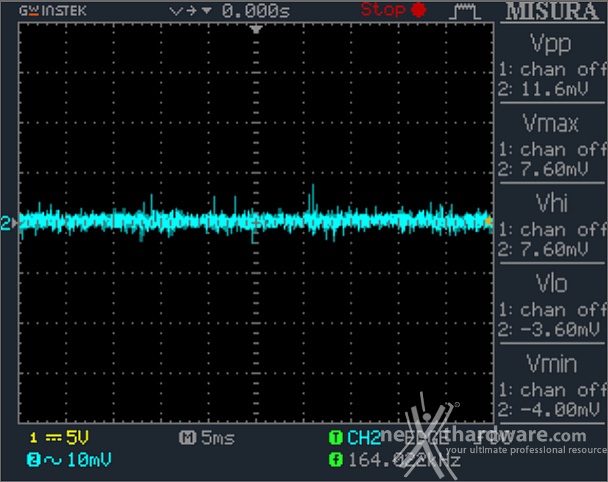

Low Frequency Ripple 3,3V @ 50%

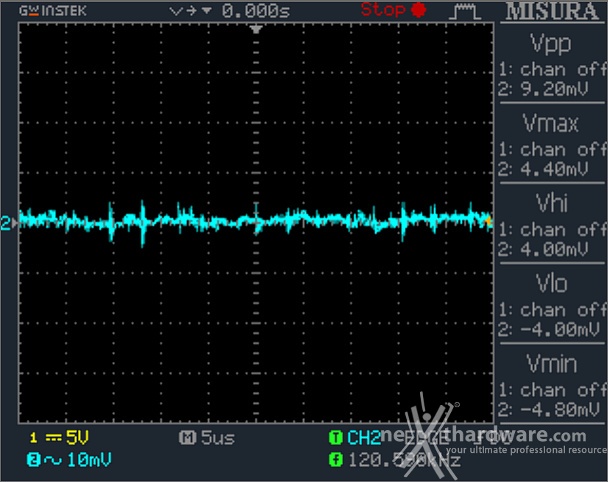

| PWM Frequency Ripple 3,3V @ 50%
|
Low Frequency Ripple 3,3V @ 100%

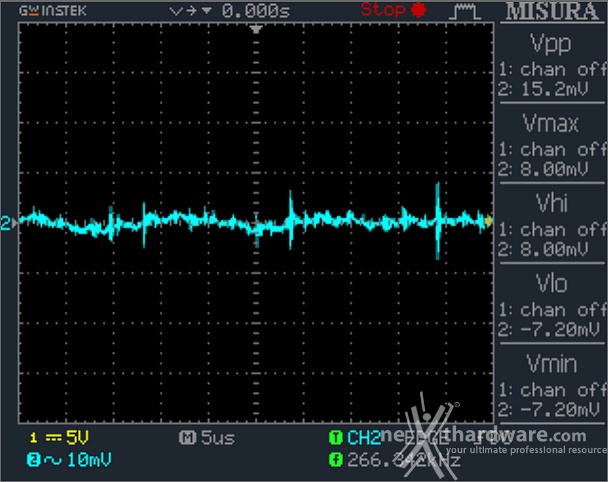

| Â PWM Frequency Ripple 3,3V @ 100% |
Eccellente grado di pulizia anche sulla linea da 3,3V con un'oscillazione di appena 15mV, ben distante dal limite massimo di 50mVpp.
