| Interno – Visione d'insieme | |
Una volta rimosso il coperchio superiore, ci troviamo davanti ad uno spazio abbastanza angusto. La scheda madre in formato Micro ATX occupa praticamente quasi tutto il fondo del case e, per essere posizionata, va inserita obliquamente per via della presenza dell'alimentatore.
In alto a destra, osserviamo il versante interno della parte anteriore, dove notiamo la mascherina copri lettore ottico e la scheda con i collegamenti I/O anteriori. La gestione di questi cavi non dovrebbe risultare problematica. Essi inoltre sono di una discreta lunghezza permettendone un facile posizionamento con le diverse schede madri.

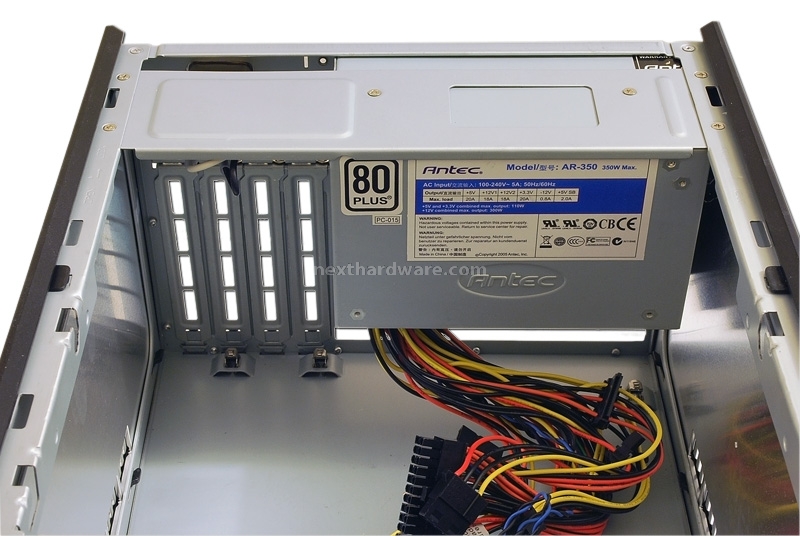

La vista interna della parte posteriore rivela la presenza dell'alimentatore, i cui cavi sono rivolti verso il basso. L'unità di alimentazione, pur non essendo concepita per una facile rimozione, si può comunque rimuovere.
| Interno – Alimentatore | |
L'alimentatore ha un formato proprietario molto particolare.
I cavi a disposizione sono i seguenti:
-
1 connettore ATX a 24 pin (20 + 4 pin)
-
1 connettore d'alimentazione ausiliario +12 Volt a 4 pin
-
3 connettori alimentazione SATA
-
3 connettori molex
-
1 connettore 3 pin tachimetrico per la ventola
L'amperaggio di questo alimentatore certificato 80 PLUS è di 20 A sulla +3 Volt, 20 A sulla +5 Volt, 18 A per ciascuna delle due linee da +12 Volt , 0,8 A per la -12 Volt e 2 A sulla +5 Volt SB.
Tutto sommato buono l'amperaggio sulle due linee dei 12 Volt anche se in modalità combinata, sarà decisamente inferiore alla somma delle due linee.
Nel complesso possiamo alimentare delle configurazioni discrete, limitati però dalla mancanza di almeno un connettore 6 pin PCI-e.
