Dissipatori e Ventole

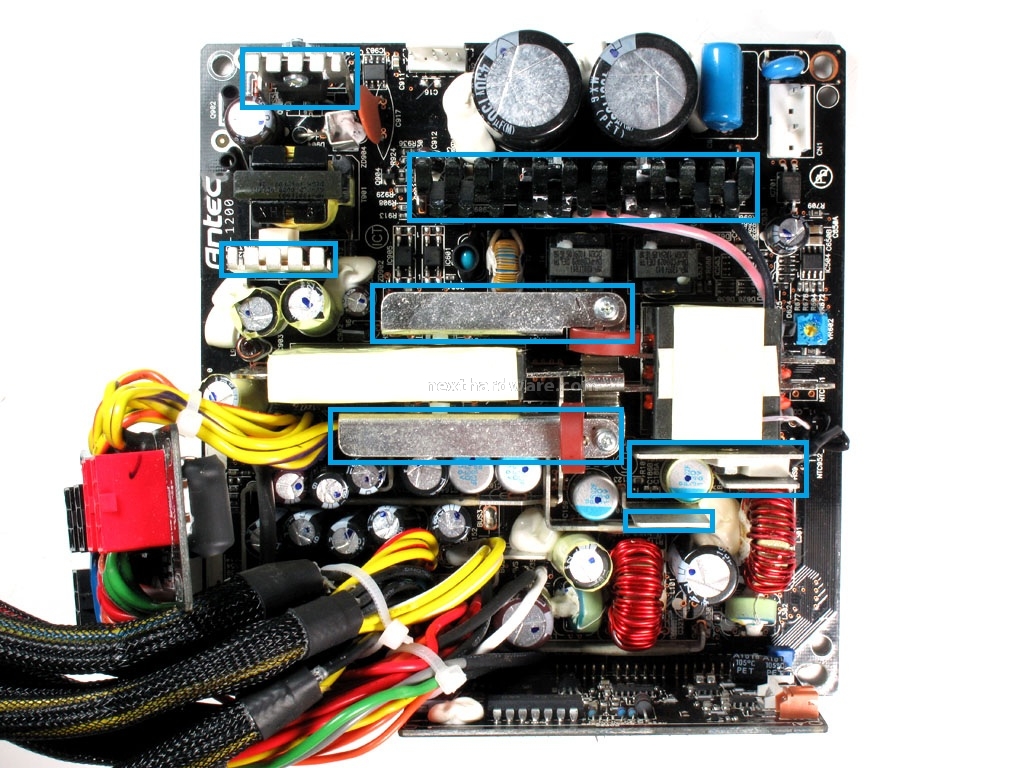

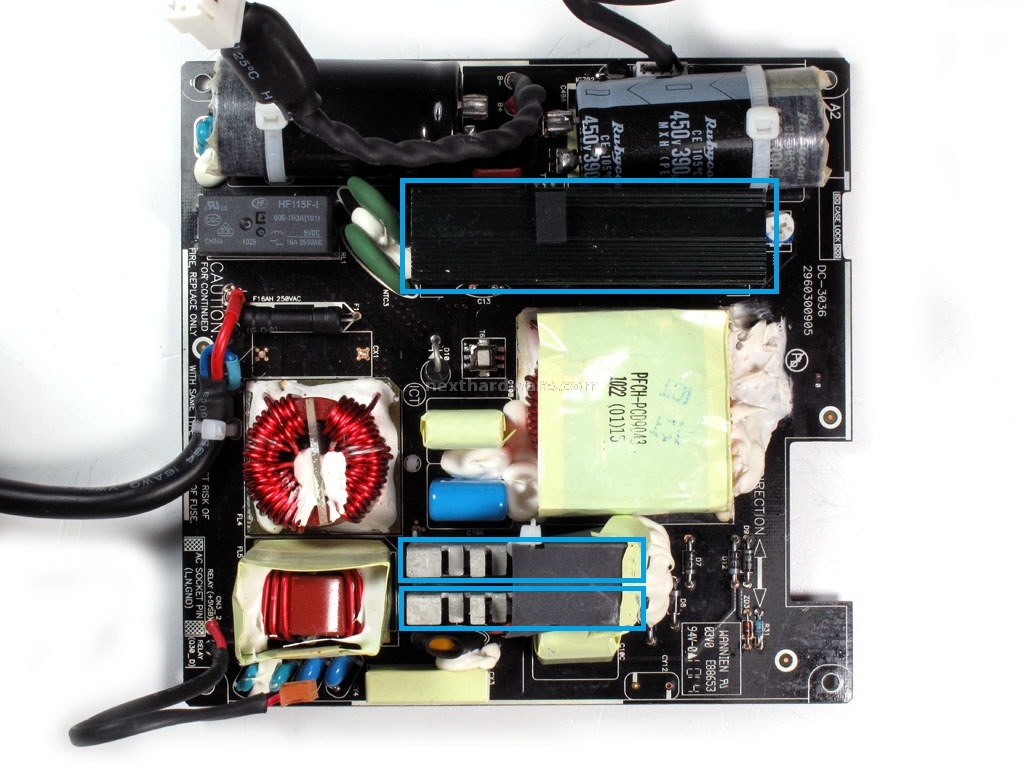

Abbiamo evidenziato, come di consueto, tutti i dissipatori utilizzati nella costruzione dell'alimentatore. Potete vedere come la disposizione di quest'ultimi favorisca il flusso d'aria che passa tra le due parti dell'alimentatore. La maggior parte dei dissipatori è costituita da lamine in rame nichelato di circa 1mm di spessore. Solo alcune parti utilizzano i più convenzionali dissipatori in alluminio, nello specifico quello utilizzato negli integrati del PFC attivo e del primo stadio di trasformazione.

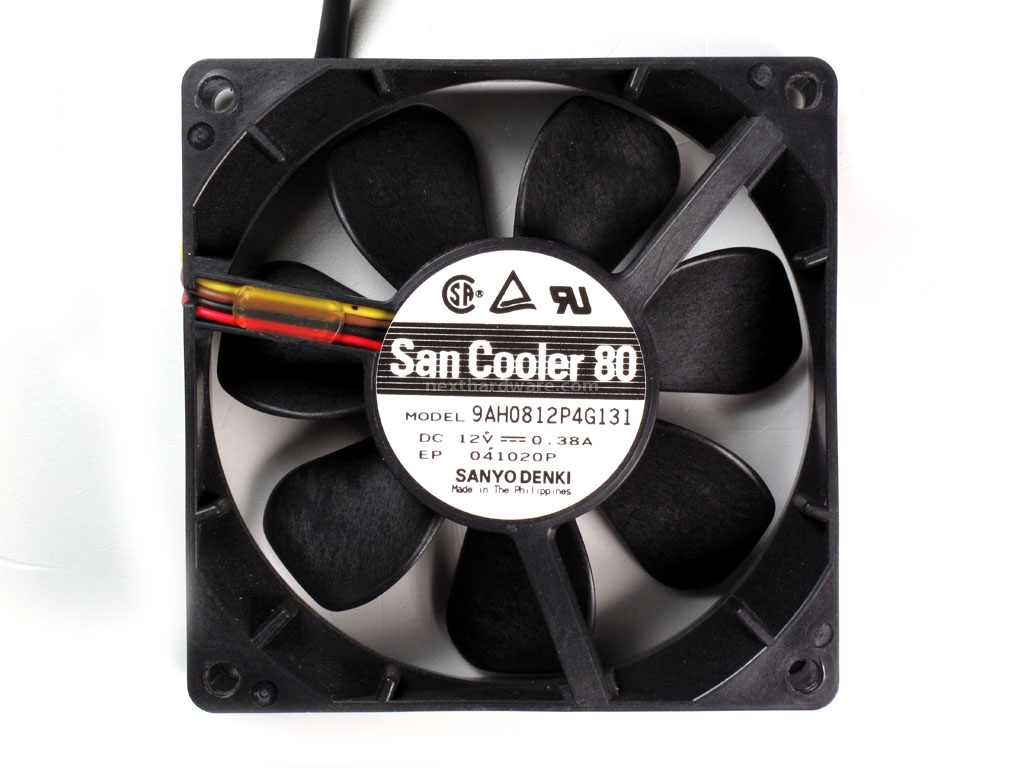

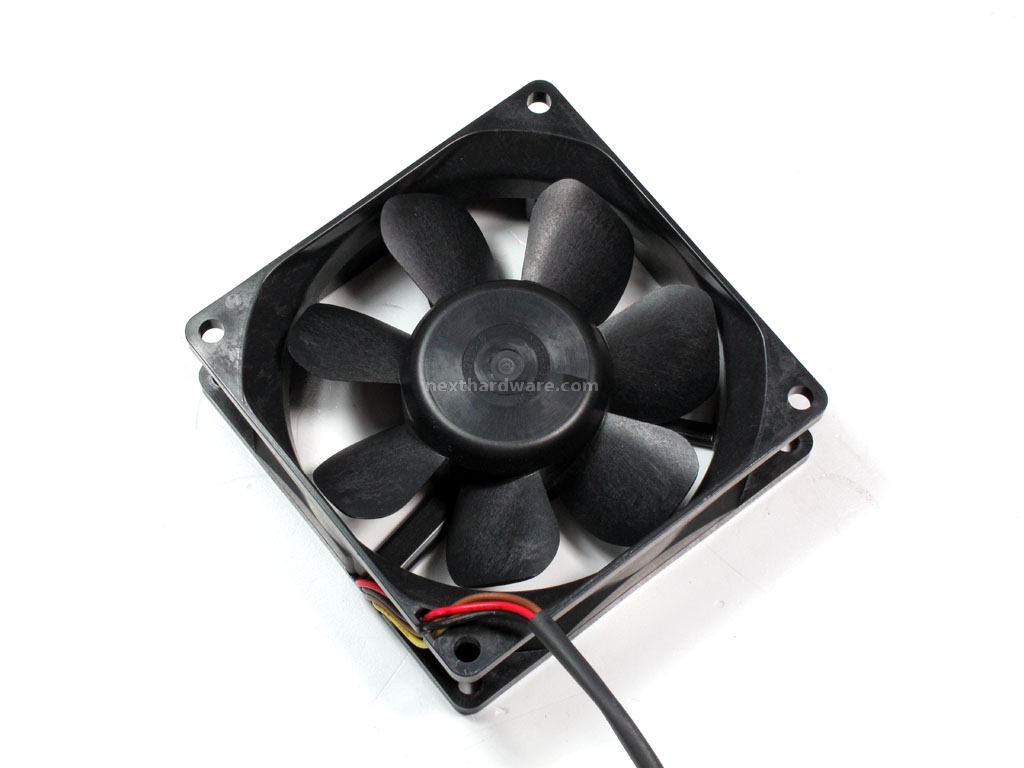

La ventola utilizzata è prodotta da Sanyo Denki: | ||
Dimensioni | 80*80*25mm | |
Alimentazione | 12Volt 0,38A | |
Massima portata | 53,0 CFM | |
Numero Giri/min | 4500 rpm | |
Rumorosità | 40 dBA | |
Abbiamo recuperato le specifiche della ventola basandoci sulle caratteristiche del modello non PWM. A questo link potete trovare il PDF con tutte le caratteristiche del modello più simile a quello utilizzato nell'Antec HCP 1200W. |
