Inside Look
| | |
| | |

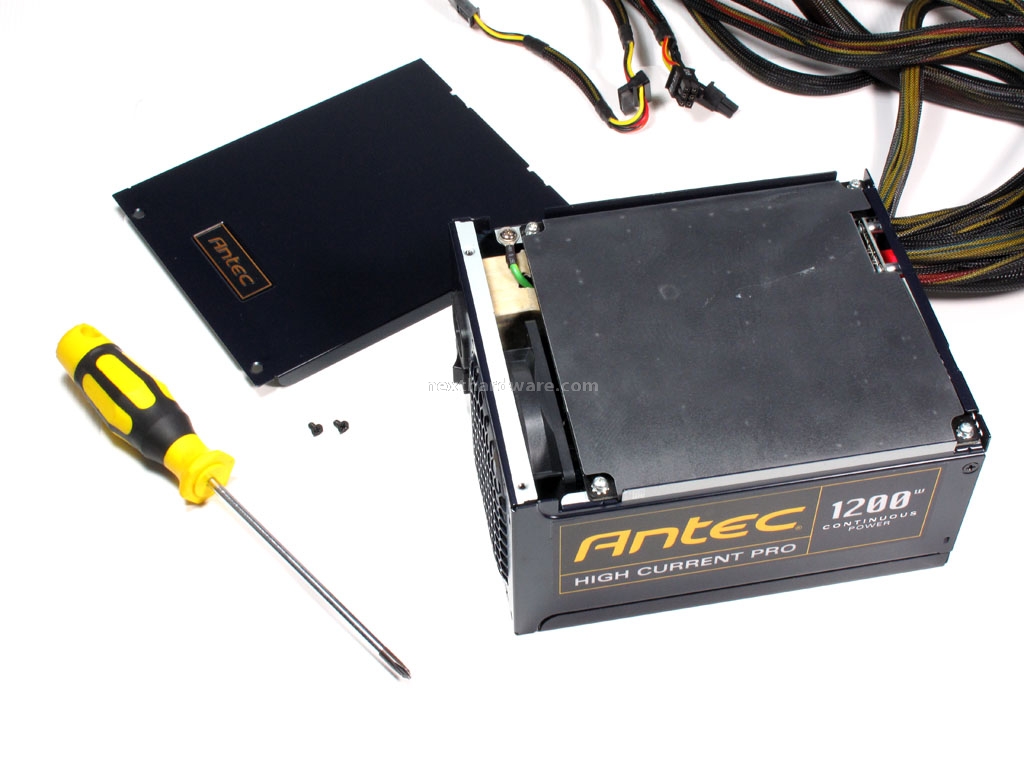

Se sul fianco dell'alimentatore non fosse indicato che si tratta del modello da 1200 watt, questa sequenza di immagini potrebbe ritrarre l'Antec SG-850. Oltre all'aspetto esteriore, anche la struttura del cabinet e la divisione del circuito riprende molto quanto già visto nel “vecchio” Antec: è chiaro quindi, che entrambi i progetti sono opera della stessa azienda, la famosa Delta Electronics.
| | |

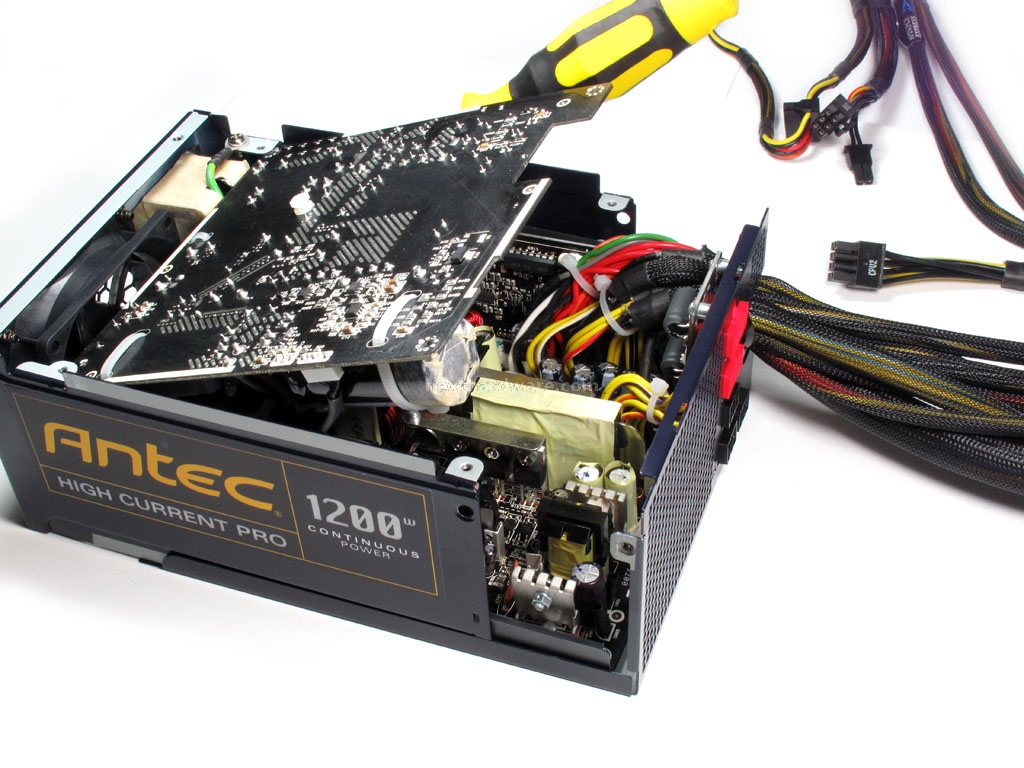

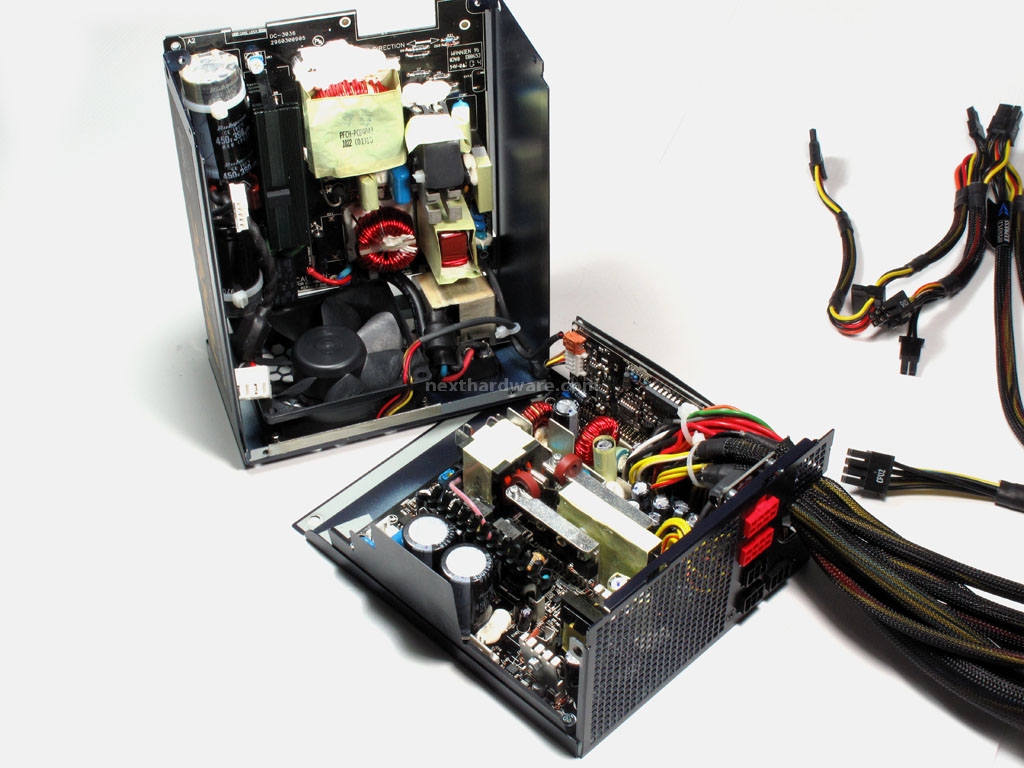

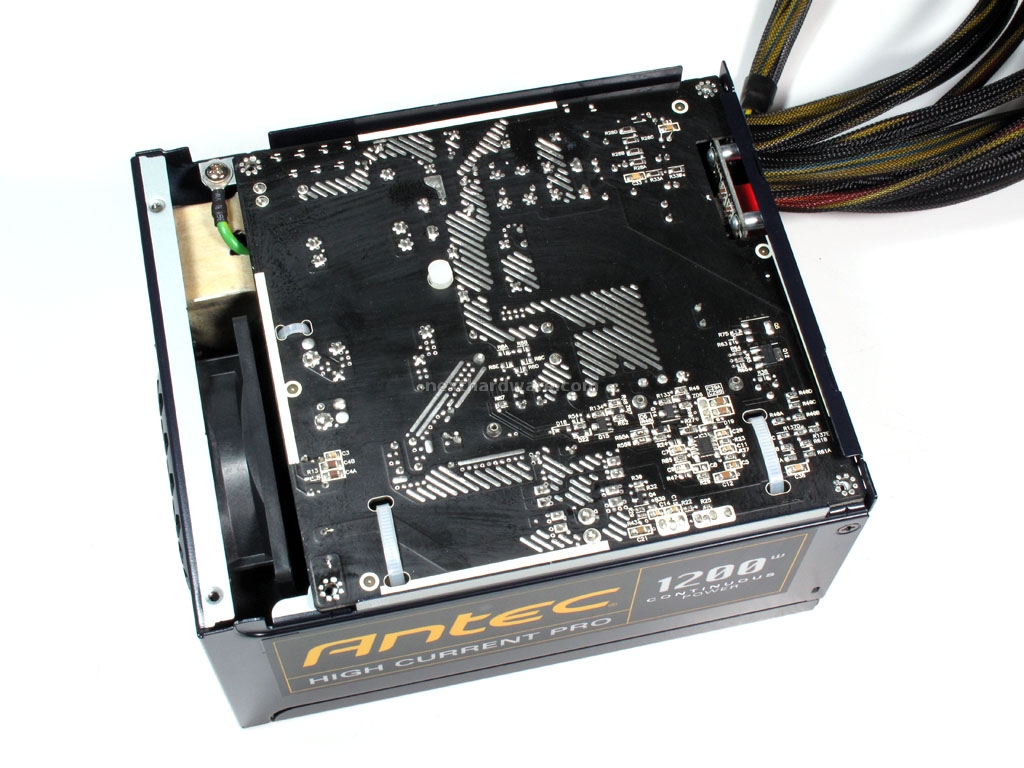

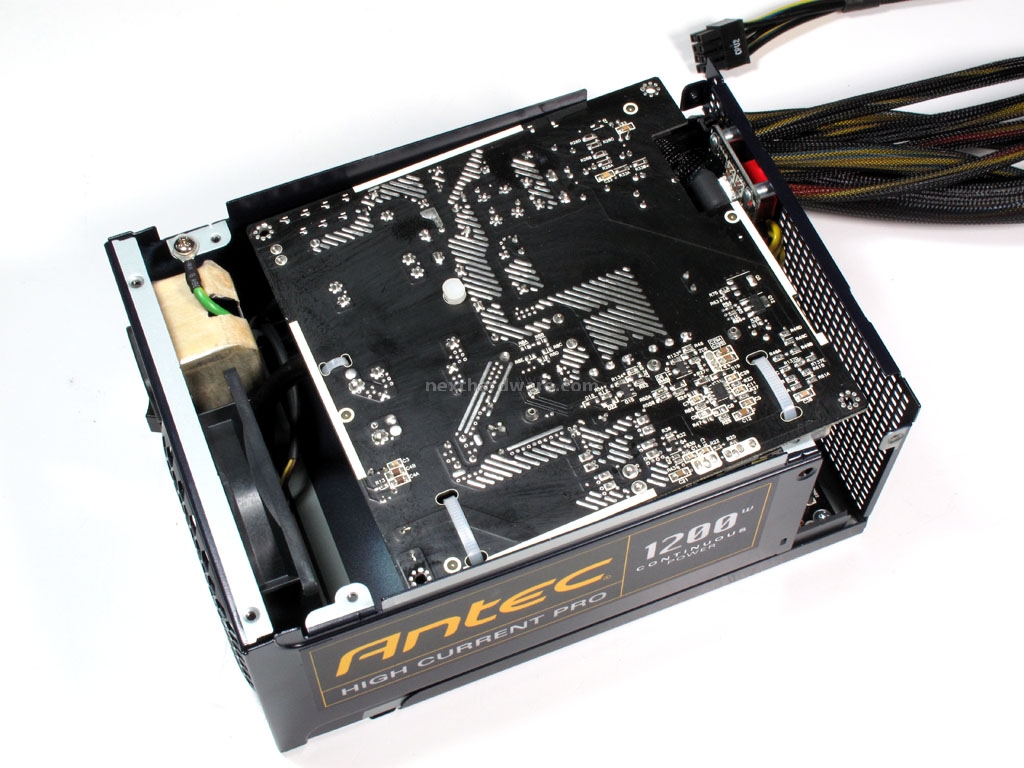

La struttura dell'alimentatore segue un design, unico nel suo genere, che prevede una coppia di PCB sovrapposti, ciascuno con dei compiti ben precisi per quanto riguarda la trasformazione della corrente. Il design adottato rende impossibile utilizzare una ventola da 140mm, per questo motivo la ventilazione dell'alimentatore segue un circuito ad aria forzata dalla eccellente resa termica. Il sistema prevede una ventola da 80mm sul lato posteriore ed una griglia di immissione nel lato anteriore. Molto particolare il sistema adottato per assicurare i due PCB al cabinet, che vede le due parti del circuito “scivolare” una sopra l'altra, dividendo l'alimentatore in due metà completamente indipendenti connesse solo da 4 cavi.
