Test Regolazione Tensione
I test, presentati di seguito, sono stati eseguiti sfruttando un dispositivo che simula il carico sulle varie linee di alimentazione: ad ogni diverso step di carico abbiamo misurato tensione in uscita e corrente.

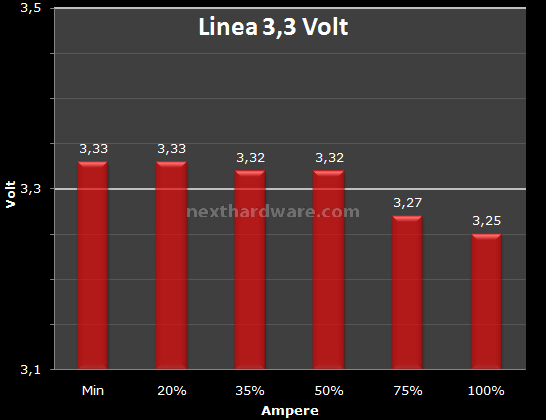

Linea +3,3 volt
| |
Ottimo comportamento fino al 50% di carico con un calo abbastanza sensibile, ma entro lo standard ATX, in corrispondenza delle ultime due misurazioni. Ritroviamo, sebbene in maniera decisamente meno marcata, quanto visto nei test in crossload.
Tensione media 3,30 volt
Scostamento dal valore ideale (3,33volt) = -0,9%

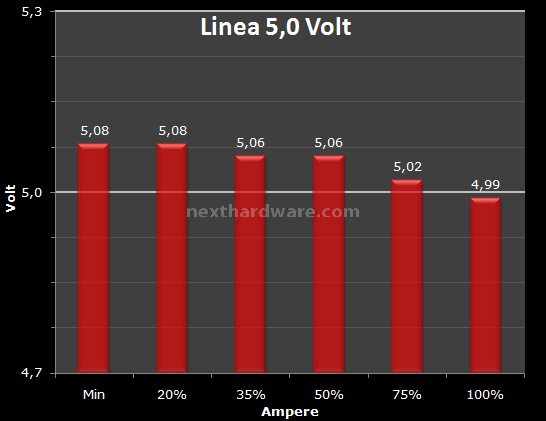

Linea +5,0 volt
| |
Come per i test in Crossload, il rail +5,0 volt si dimostra perfettamente in linea con lo standard ATX mantenendo entro un range di pochi centesimi di volt l'oscillazione tra il valore minimo e quello massimo.
Tensione media 5,05 volt
Scostamento dal valore ideale (5,0volt) = +1,0%

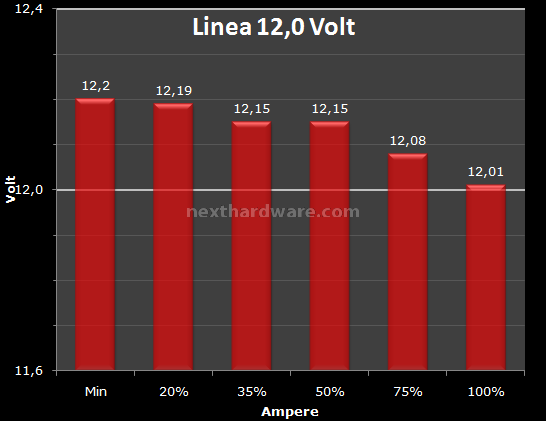

Linea +12,0 volt
| |
Reagire a 1200 watt di carico distribuito in maniera proporzionale tra tutti i rails, con la stabilità che emerge chiaramente dai grafici di questa sessione di test, è sicuramente prova e conferma delle considerazioni fatte nelle pagine precedenti, in merito alla eccellente progettazione dell'intera serie High Current Pro.
Tensione media 12,13 volt
Scostamento dal valore ideale (12,0volt) = +1,08%
