Componentistica & layout - Parte 1

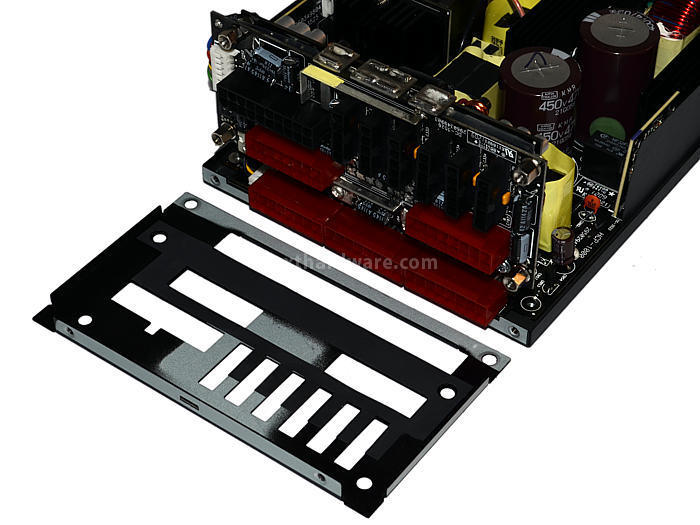

La parte anteriore dello chassis dell'Antec HCP-1000 Platinum è facilmente removibile, basta infatti svitare le sei viti per separarla dal resto della struttura.


Antec HCP 1000W Platinum 4. Componentistica & layout - Parte 1 1



Staccati i cavi di alimentazione, ancorati all'interruttore tramite comodi innesti, è possibile estrarre il PCB dallo chassis, ovviamente dopo averlo liberato dalle quattro viti di fissaggio posizionate negli angoli.


Antec HCP 1000W Platinum 4. Componentistica & layout - Parte 1 2

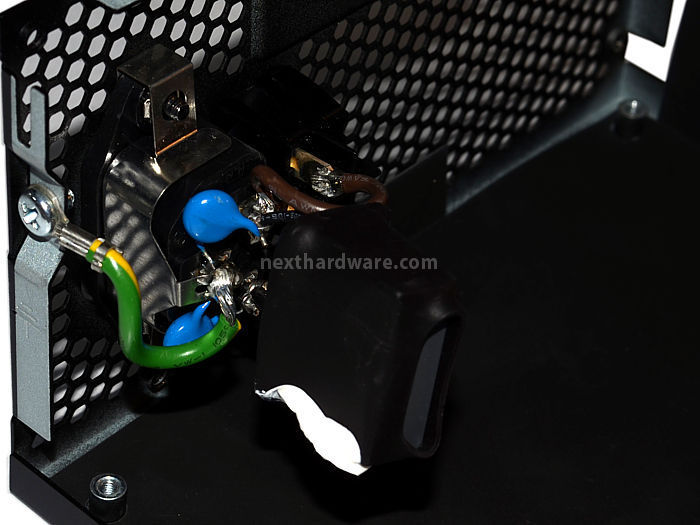

Il retro del blocco presa/interruttore mostra un limitato numero di componenti facenti parte del filtro EMI d'ingresso, quasi totalmente disposto sul PCB principale.

L'interruttore utilizzato è ad una sola via, motivo per cui, anche disinserendolo, la fase o il neutro resteranno elettricamente collegati alla rete di casa a seconda del verso in cui è stata inserita la spina.


Antec HCP 1000W Platinum 4. Componentistica & layout - Parte 1 3

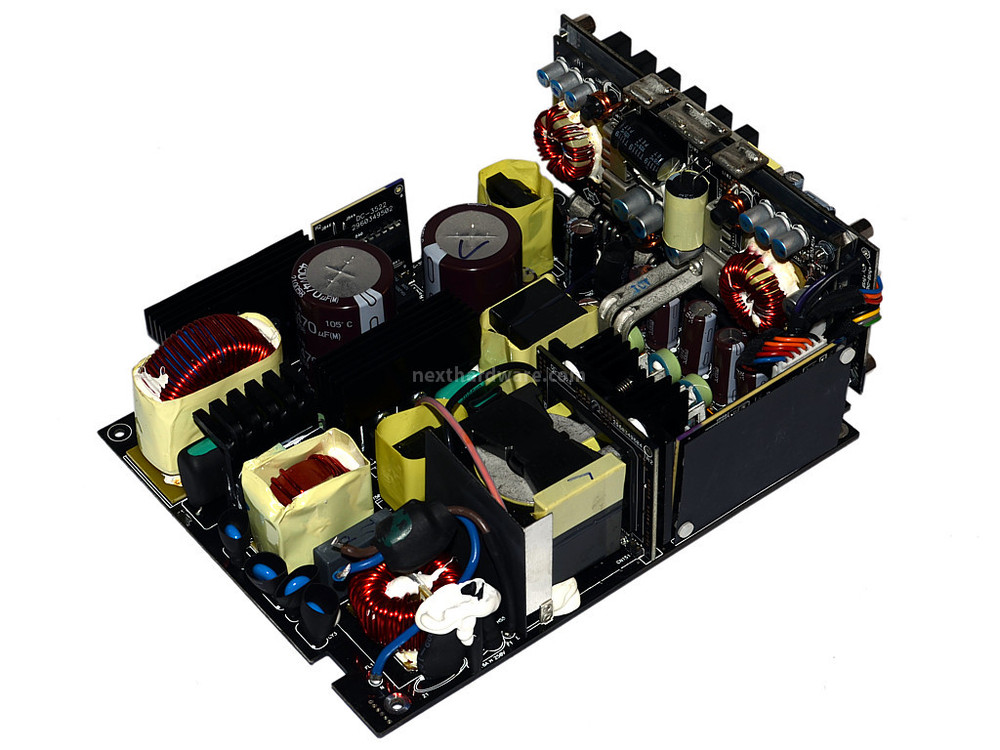

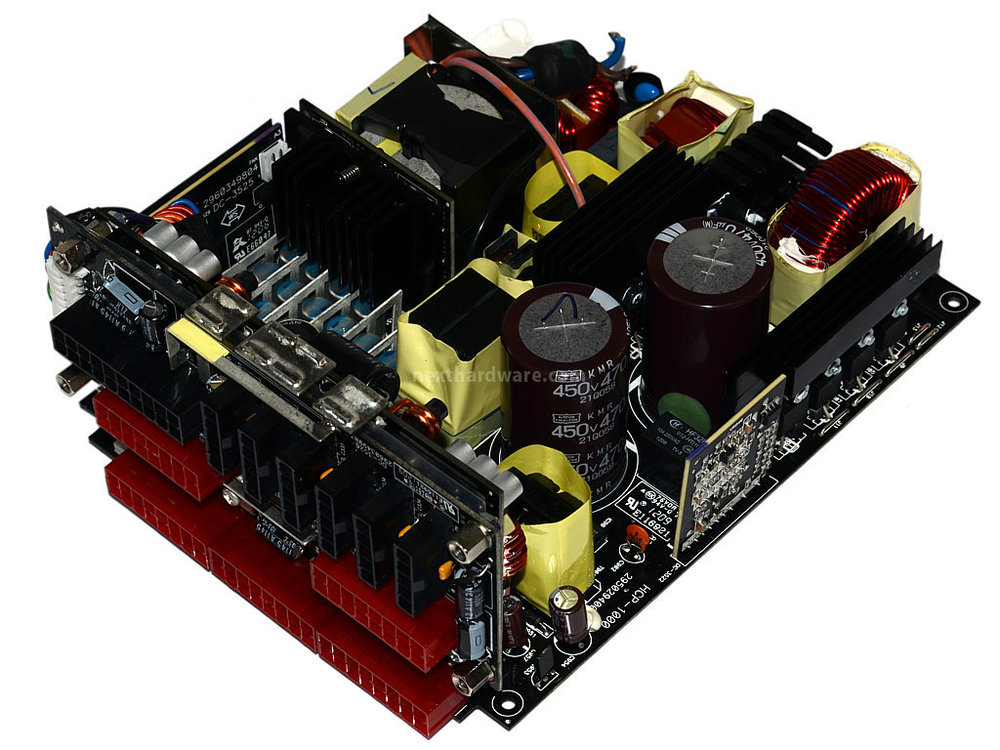

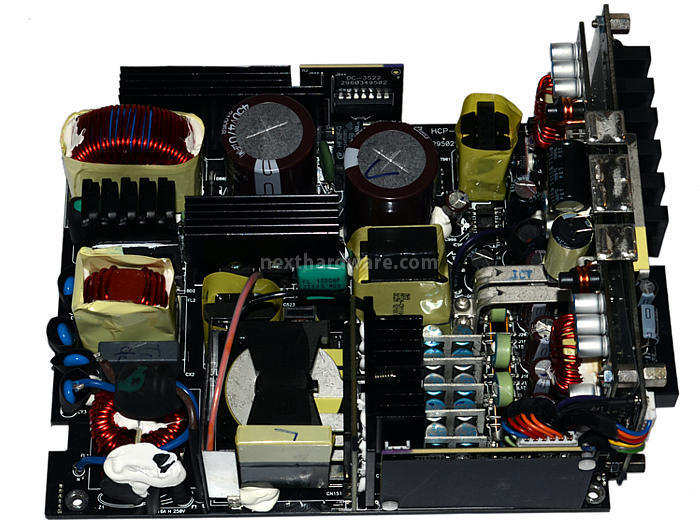

Il gran numero di componenti presenti, già menzionato in precedenza, è reso ancora più evidente dalle immagini relative alle varie prospettive del PCB.



Antec HCP 1000W Platinum 4. Componentistica & layout - Parte 1 4  Antec HCP 1000W Platinum 4. Componentistica & layout - Parte 1 5



L'adozione di diverse daugher-card e lo spostamento dei moduli DC-DC sulla piastra delle connessioni modulari, contribuiscono un po' a decongestionare l'affollata situazione.


Antec HCP 1000W Platinum 4. Componentistica & layout - Parte 1 6

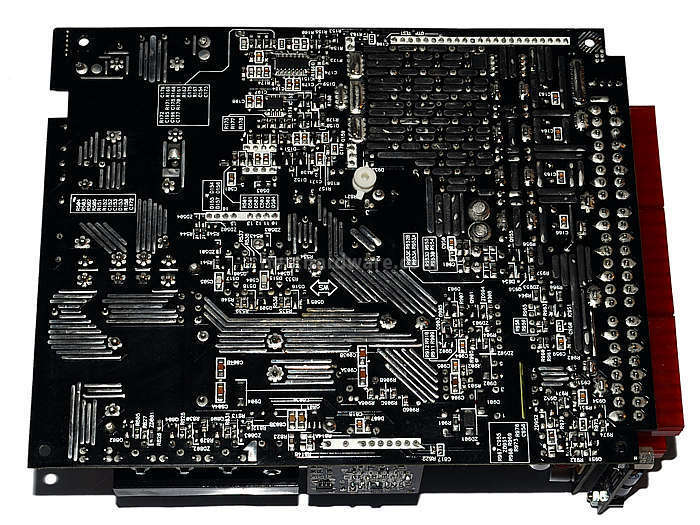

La parte inferiore del PCB non mostra componenti degni di nota e l'organizzazione resta ottima con piste ben definite e saldature di ottima fattura.



Antec HCP 1000W Platinum 4. Componentistica & layout - Parte 1 7  Antec HCP 1000W Platinum 4. Componentistica & layout - Parte 1 8

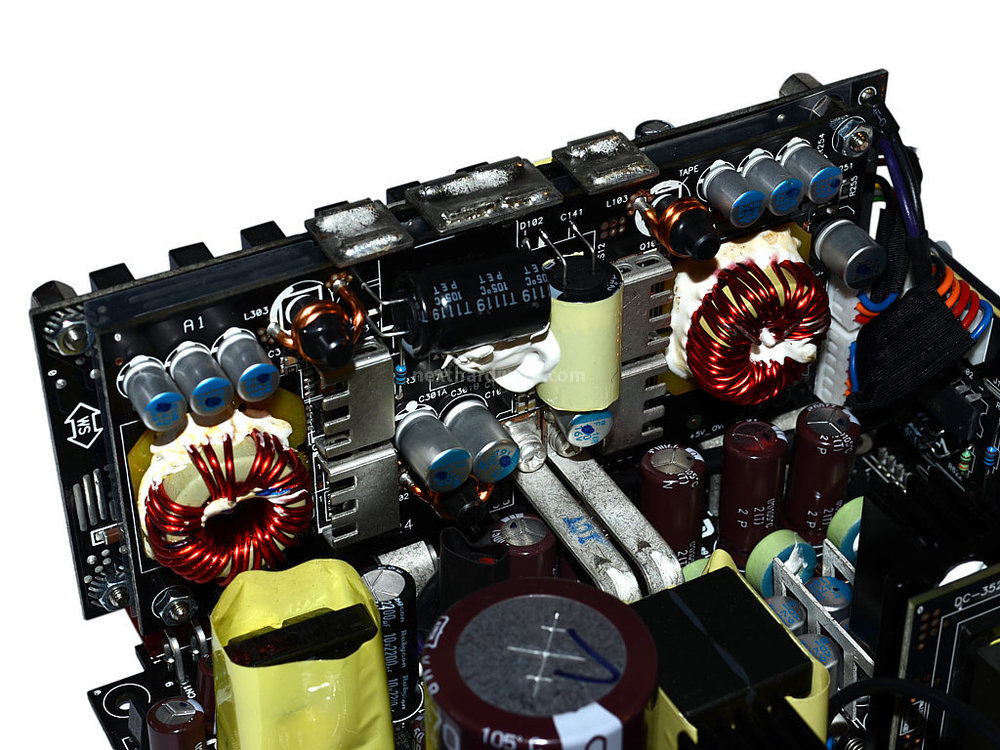

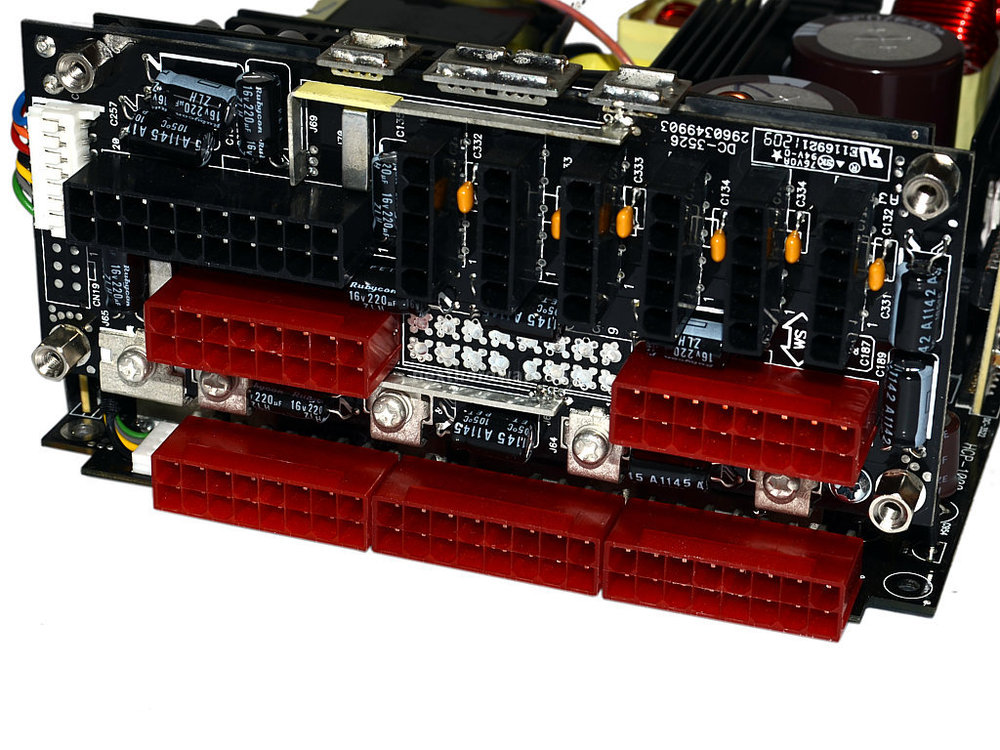

Il PCB delle connessioni modulari è a doppio strato, ossia costituito da due piastre sovrapposte.

La parte esterna si occupa di distribuire la corrente erogata sui vari connettori disponibili anche grazie all'utilizzo di conduttori esterni di rinforzo, mentre quella interna integra i moduli DC-DC che generano le tensioni da 5 e 3,3 Volt a partire dalla tensione continua da 12V.



Antec HCP 1000W Platinum 4. Componentistica & layout - Parte 1 9

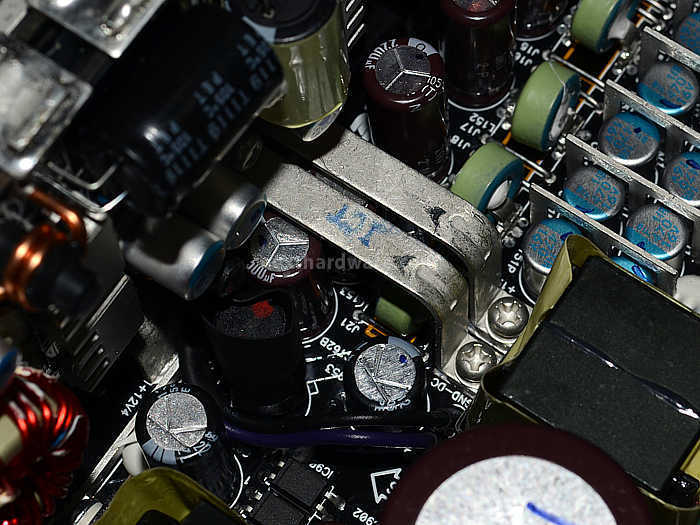

Nell'immagine soprastante possiamo osservare l'utilizzo di piastre conduttrici per veicolare l'elevata corrente erogata alla connessioni modulari.



Antec HCP 1000W Platinum 4. Componentistica & layout - Parte 1 10  Antec HCP 1000W Platinum 4. Componentistica & layout - Parte 1 11

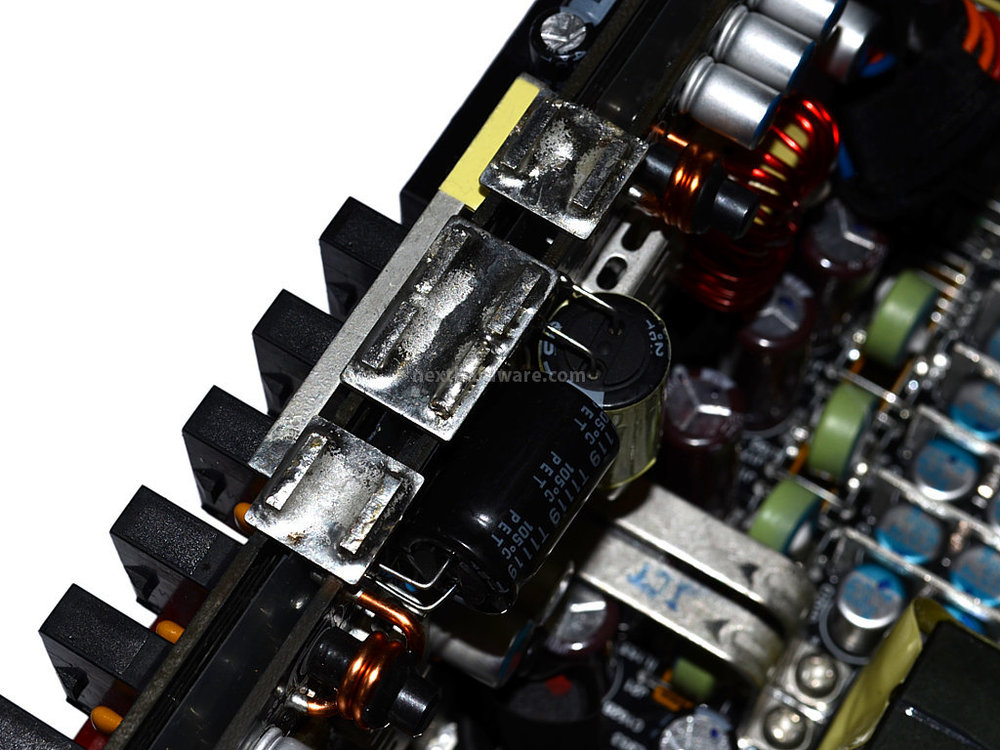

Nella prima immagine si nota il doppio conduttore che serve i moduli DC-DC che, a loro volta, conducono le tensioni al PCB esterno grazie ai tre collegamenti posizionati nella parte alta.

Con tutti gli accorgimenti adottati ci dobbiamo aspettare cadute di tensione estremamente ridotte, cosa che andremo a verificare nelle prossime pagine.
