Antec HCP 1000W Platinum 3. Interno: come è fatto 1



La parte superiore dello chassis utilizzato da Antec per il suo HCP-1000 Platinum è vincolata in quattro punti.

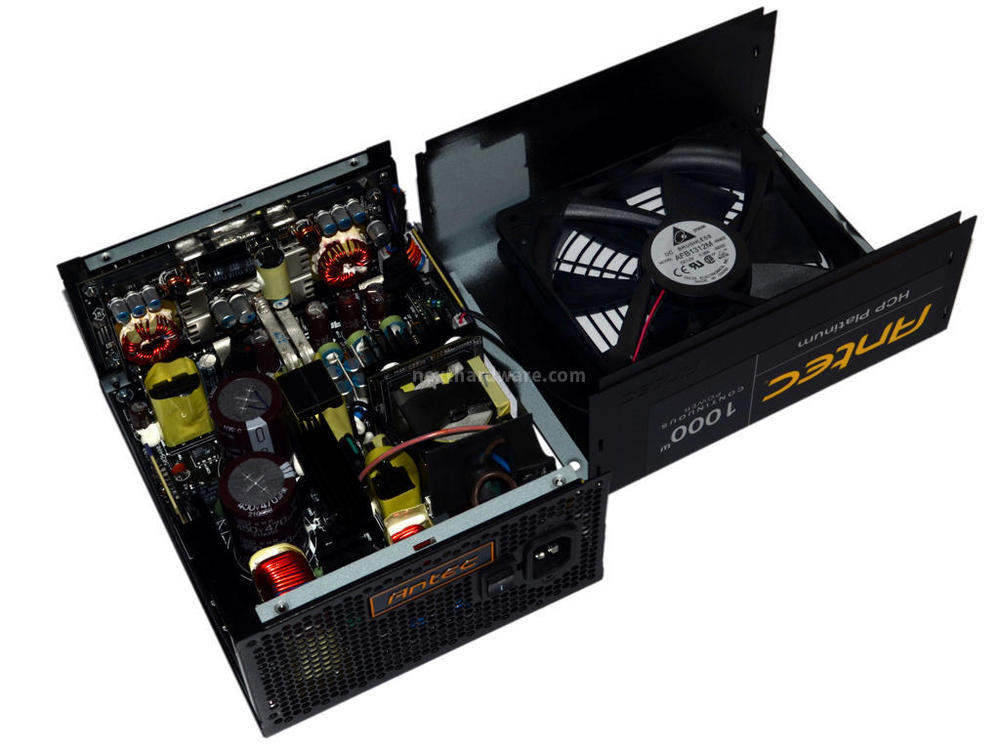

Rimossa la cover e staccato il cavo di alimentazione della ventola abbiamo la possibilità di dare una prima occhiata alla circuiteria interna.



Antec HCP 1000W Platinum 3. Interno: come è fatto 2  Antec HCP 1000W Platinum 3. Interno: come è fatto 3



L'elevato numero di componenti, nonostante l'ottima organizzazione adottata, riempie completamente lo spazio a disposizione.


Antec HCP 1000W Platinum 3. Interno: come è fatto 4

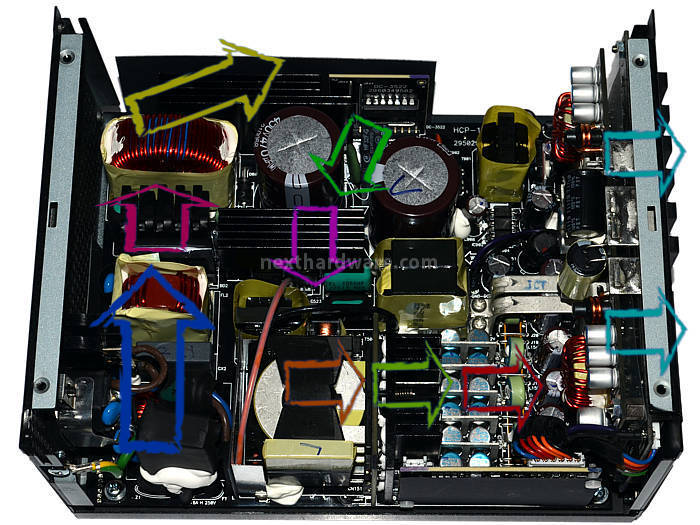

Il percorso imposto alla corrente dal layout del circuito è simile a molti altri alimentatori analizzati, tuttavia la posizione dei singoli stadi differisce leggermente e la disposizione degli stessi riserva qualche sorpresa che tratteremo nelle prossime pagine.

Seguendo le frecce troviamo:

  • Ingresso AC.
  • Filtraggio d'ingresso.
  • Rettificatore.
  • Controllo PFC.
  • Condensatori primari.
  • Transistor di Switching.
  • Trasformatore 12V.
  • Rettificatori d'uscita.
  • Filtraggio d'uscita.
  • Moduli DC-DC.
  • Uscita.
