Antec HCP 1000W Platinum

Test di accensione e ripple



L'analisi dinamica effettuata mediante l'utilizzo di un oscilloscopio digitale ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.

Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.

Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.

Secondo quanto richiesto dallo standard ATX tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.

Altrettanto importante è la variazione all'atto dell'accensione.

Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.



Â	Â

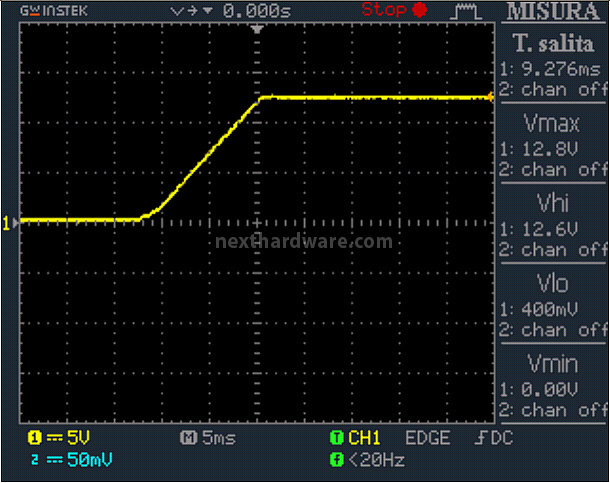

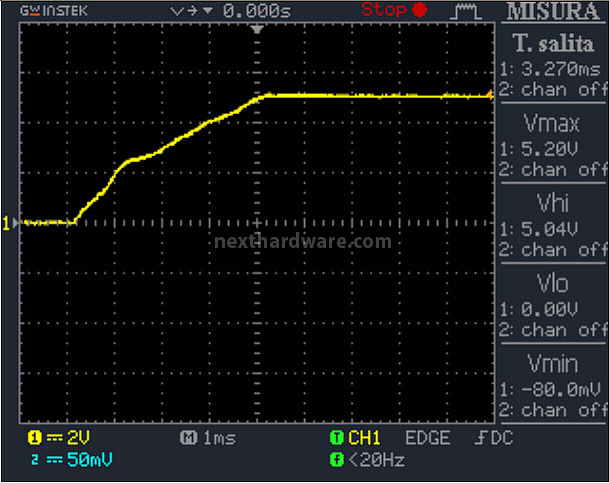

L'Antec HCP-1000 Platinum si avvia in maniera fulminea con un tempo di salita che per la tensione da 5V è inferiore ai 2ms.

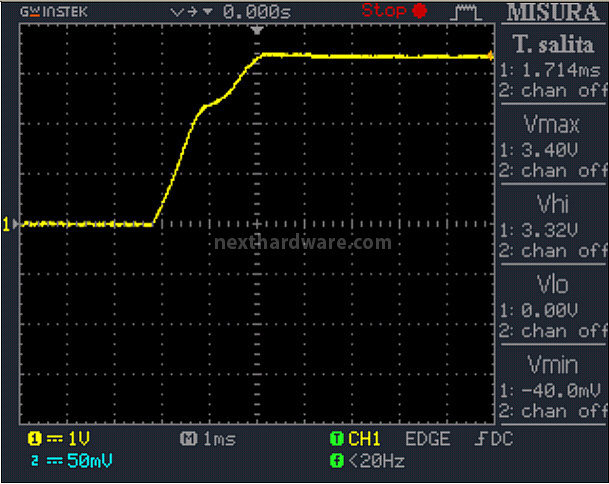

Le linee da 12V impiegano un tempo leggermente superiore, ma comunque contenuto entro i 10ms; nessuna incertezza visibile sulla tensione principale, qualche leggera flessione viene invece osservata sulle tensioni da 5 e 3,3 Volt.

L'andamento, data la rapidità della salita, non costituisce in alcun modo un problema per le periferiche alimentate.

La completa operatività viene segnalata dal cavo PG del connettore ATX in 280ms.



Â	Â

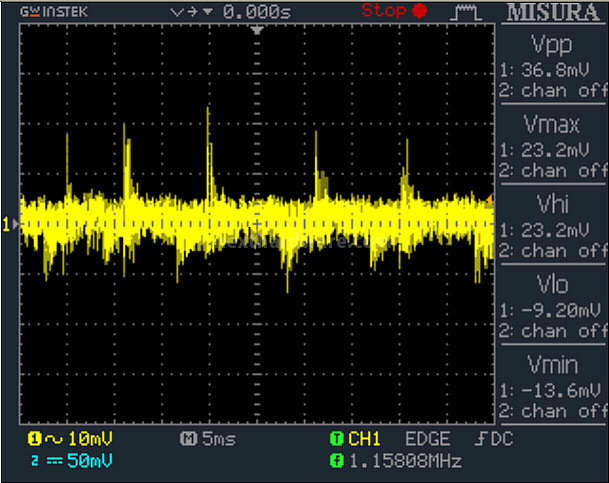

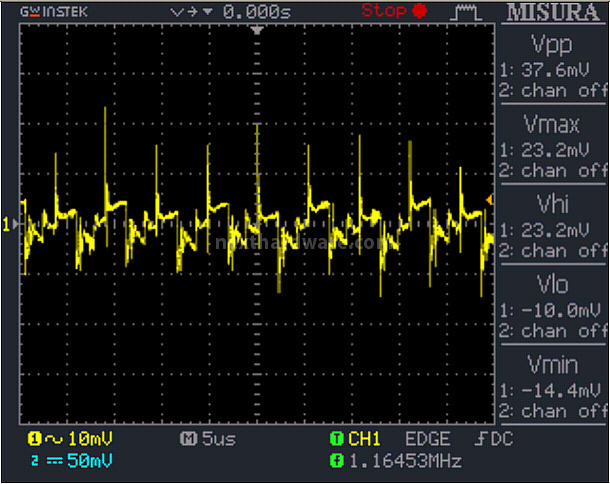

Low Frequency Ripple 12V @ 0%	PWM Frequency Ripple 12V @ 0%
Â	Â

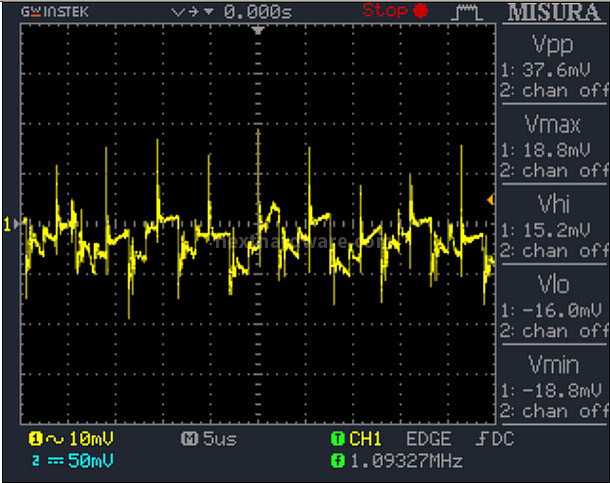

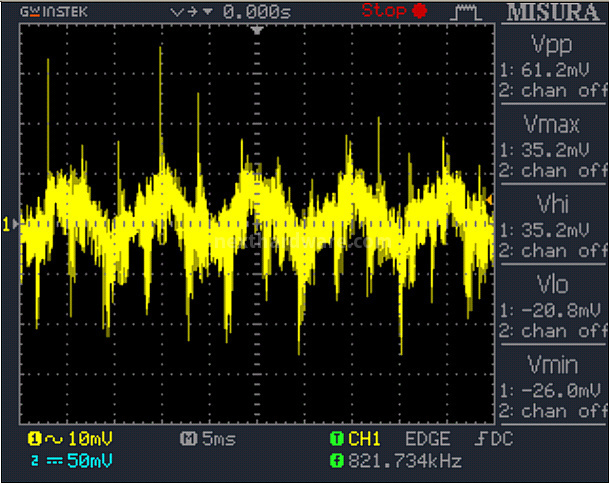

Low Frequency Ripple 12V @ 50%	PWM Frequency Ripple 12V @ 50%
Â	Â

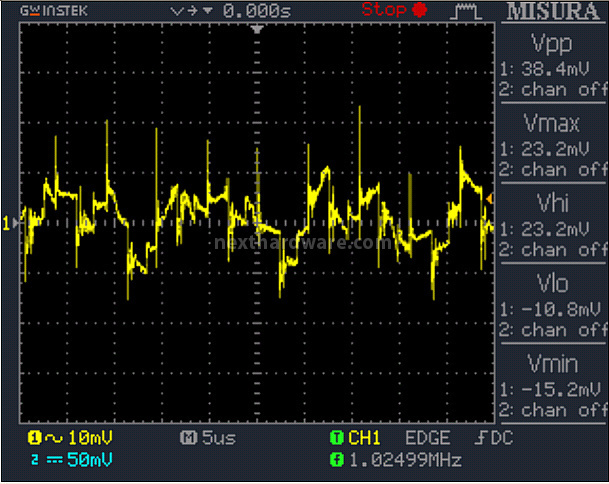

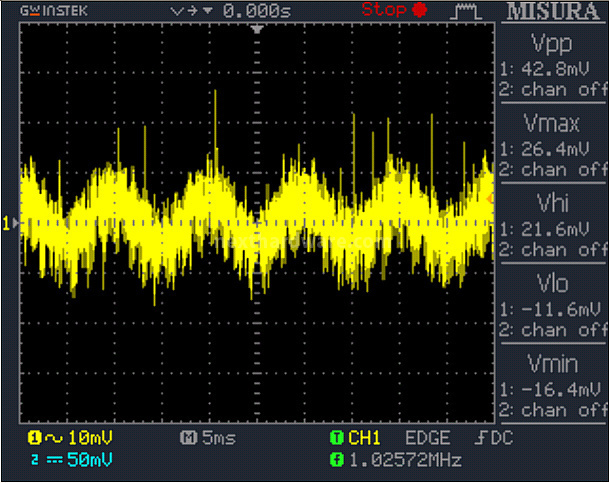

Low Frequency Ripple 12V @ 100%	PWM Frequency Ripple 12V @ 100%



Il ripple sulla linea da 12V è particolarmente contenuto e con un valore mediamente costante all'aumentare del carico.

Tralasciando gli sporadici picchi, il valore medio della fluttuazione si aggira per ogni situazione di carico a ridosso dei 40mV_pp, un valore di molto inferiore ai 150mV massimi indicati dallo standard ATX.



Â	Â

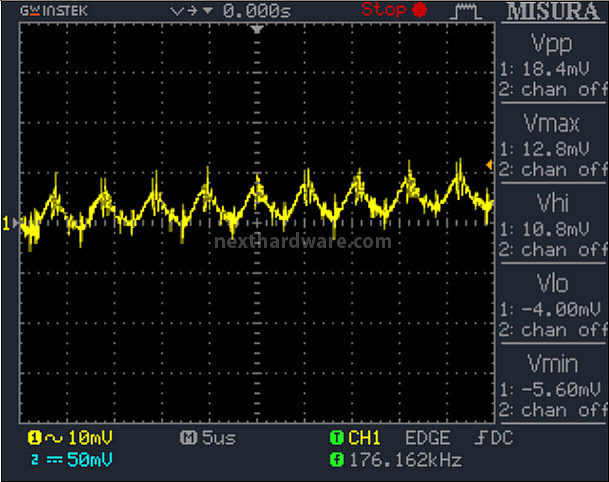

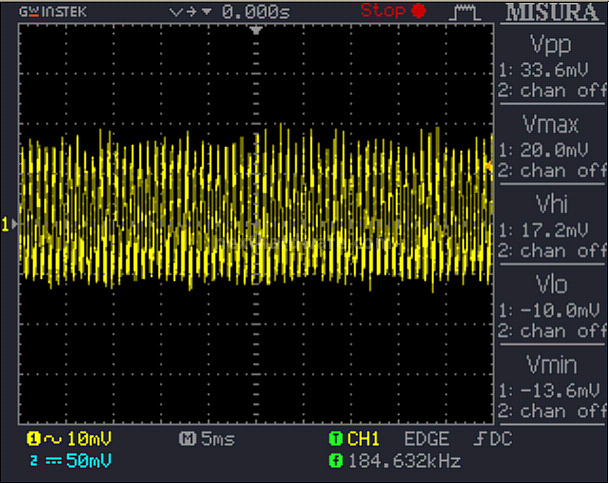

Low Frequency Ripple 5V @ 0%	PWM Frequency Ripple 5V @ 0%
Â	Â

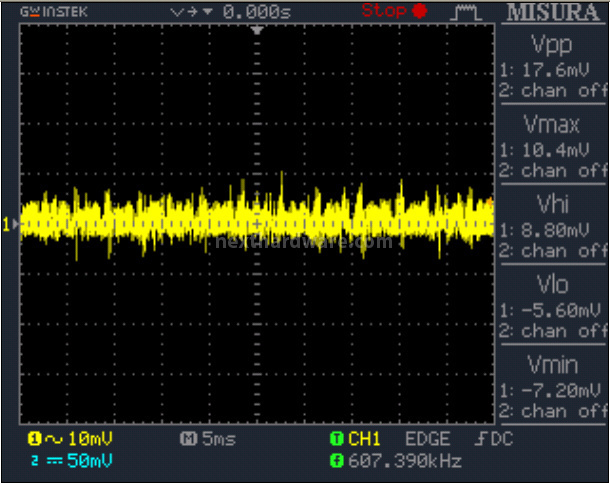

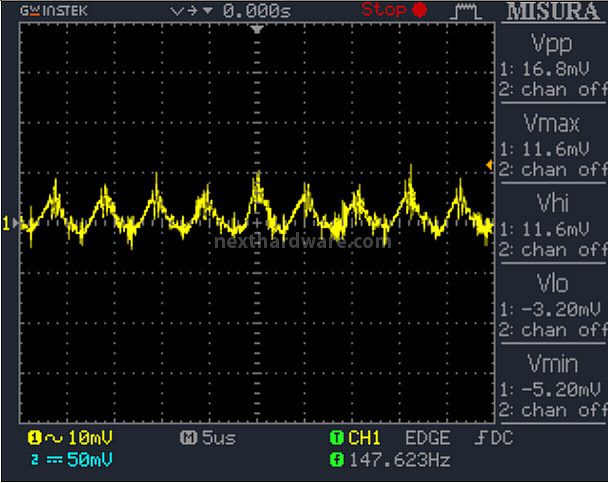

Low Frequency Ripple 5V @ 50%	PWM Frequency Ripple 5V @ 50%
Â	Â

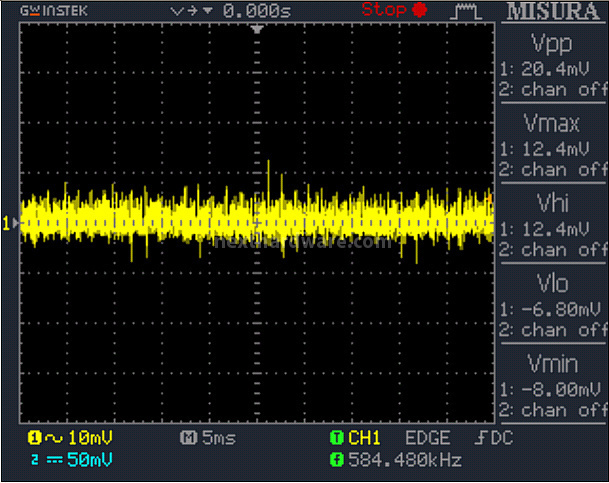

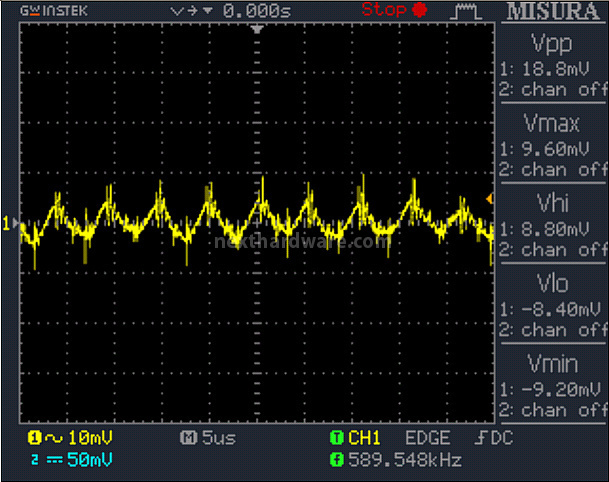

Low Frequency Ripple 5V @ 100%	PWM Frequency Ripple 5V @ 100%



Sulla linea da 5V lo scenario migliora sensibilmente all'aumentare del carico, arrivando alla massima erogazione poco sopra i 20mV_pp, abbondantemente sotto i 50mV ammissibili.



Â	Â

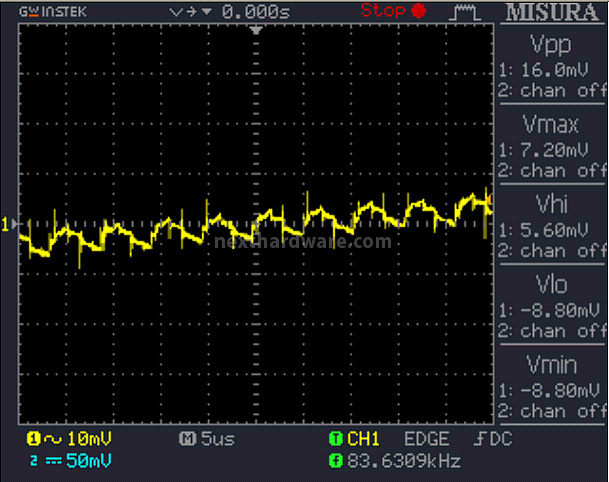

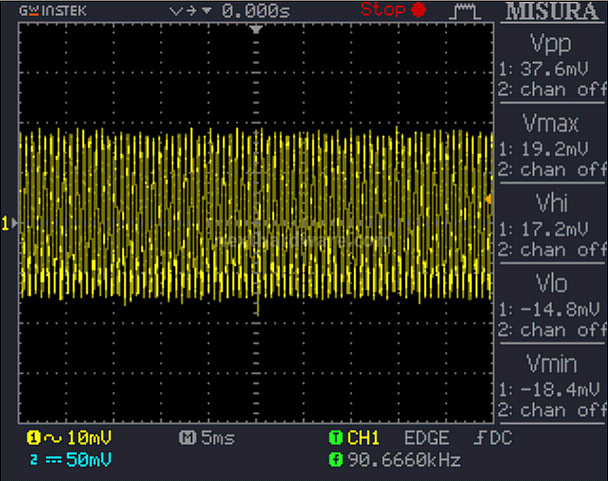

Low Frequency Ripple 3,3V @ 0%	PWM Frequency Ripple 3,3V @ 0%
Â	Â

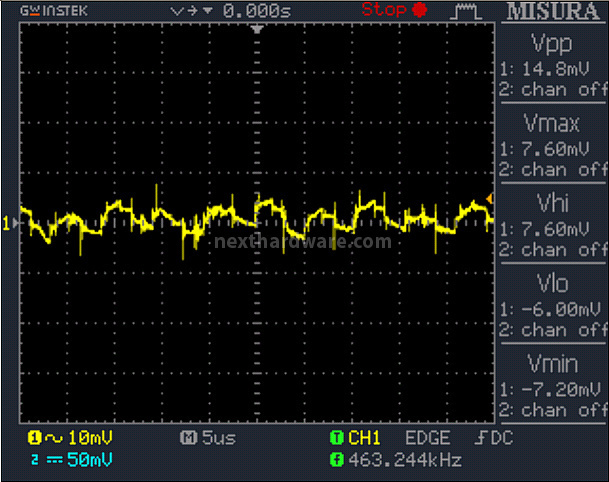

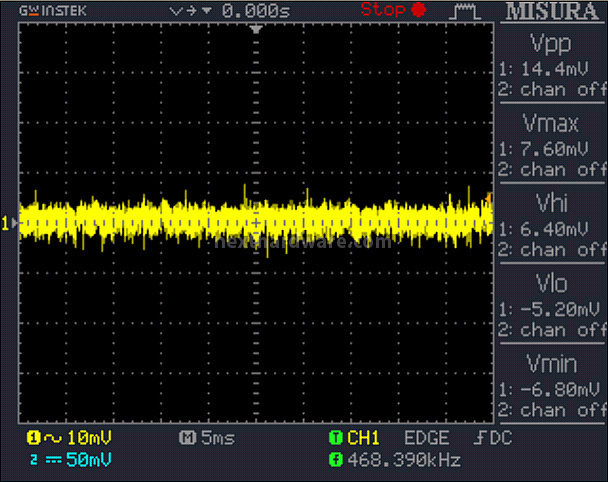

Low Frequency Ripple 3,3V @ 50%	PWM Frequency Ripple 3,3V @ 50%
Â	Â

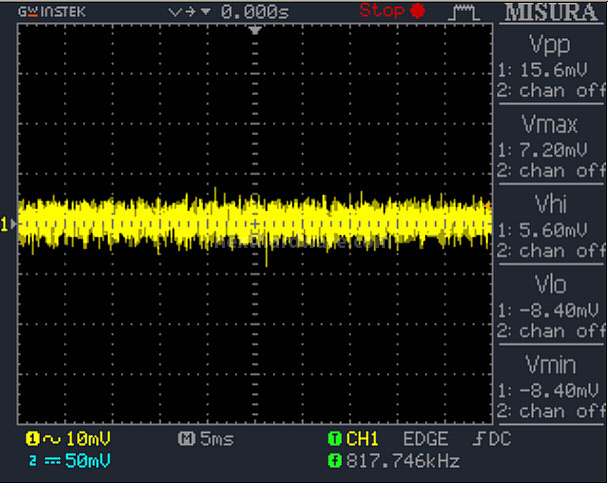

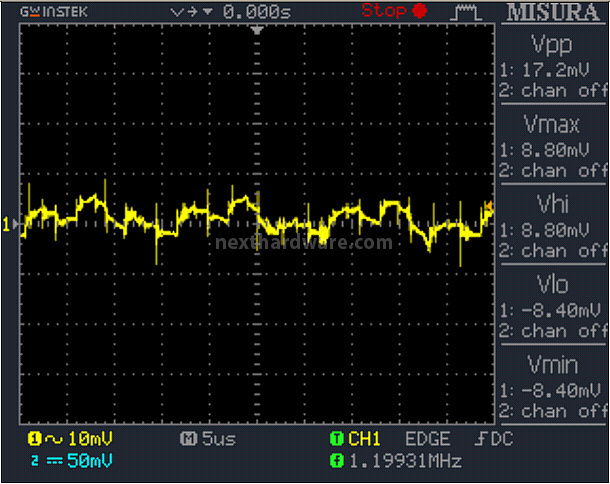

Low Frequency Ripple 3,3V @ 100%	PWM Frequency Ripple 3,3V @ 100%

Risultato altrettanto positivo anche per la linea da 3,3V sulla quale la massima oscillazione resta sotto i 18mV_pp pur partendo, in assenza di carico, da circa 37mV, ad ogni modo contenuti entro i limiti imposti dallo standard ATX.

Visti i risultati ottenuti possiamo ritenerci molto soddisfatti anche nella nostra ultima serie di test elettrici.
