Antec HCG-850M 3. Interno: come è fatto 1


La cover superiore dello chassis dell'Antec HCG-850M è vincolata mediante quattro viti, di cui una nascosta dal sigillo di garanzia.

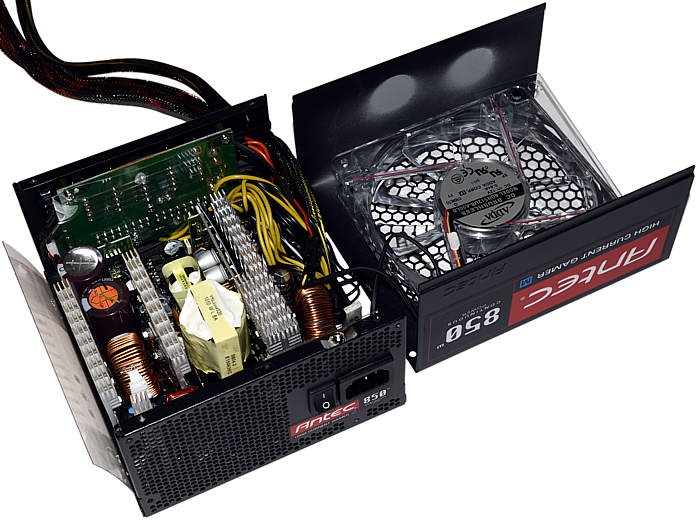

Separate le parti, semplicemente scollegando i due cavi della ventola, uno per la rotazione e l'altro per l'alimentazione dei LED, abbiamo modo di osservare meglio la componentistica interna.

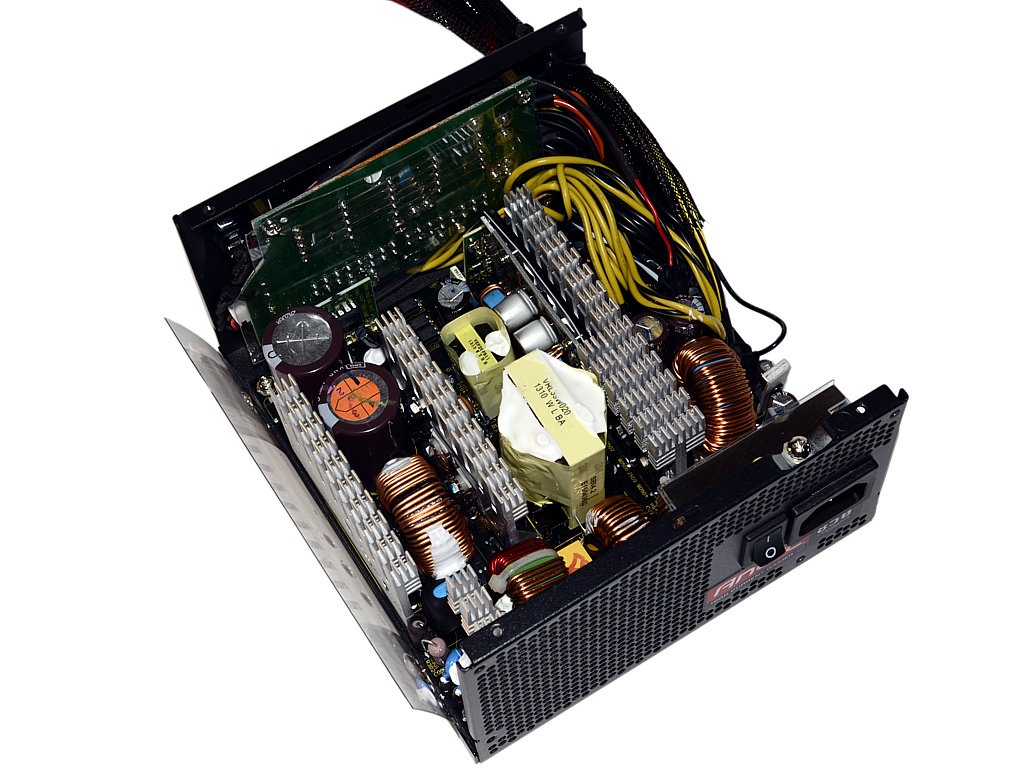

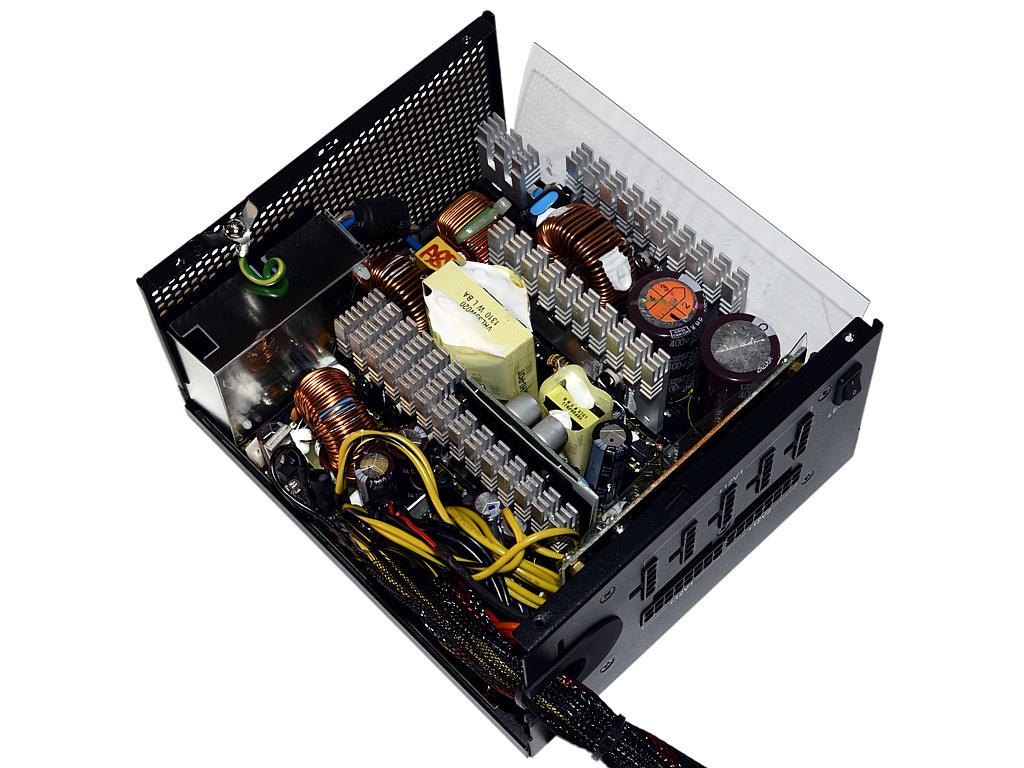

Antec HCG-850M 3. Interno: come è fatto 2  Antec HCG-850M 3. Interno: come è fatto 3


I dissipatori di ridottissime dimensioni, considerando l'efficienza 80Plus Bronze, lasciano spazio alla generosa componentistica che si appropria di gran parte del PCB.


Antec HCG-850M 3. Interno: come è fatto 4

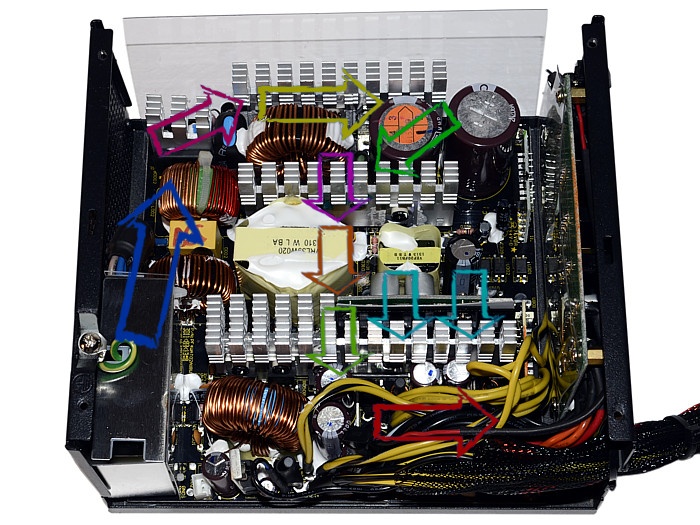

L'andamento della corrente segue nell'alimentatore un percorso piuttosto lineare, segno di un'eccellente disposizione delle varie sezioni, a tutto vantaggio dei collegamenti sul PCB che risulteranno generalmente meglio organizzati e con lunghezze ridotte.

Seguendo le frecce troviamo:

  • Ingresso AC/filtraggio d'ingresso
  • Rettificatori
  • Controllo PFC
  • Condensatori primari
  • Transistor di switching
  • Trasformatore 12V
  • Rettificatori d'uscita
  • Filtraggio d'uscita
  • Moduli DC-DC
  • Uscita
