ADATA HM Series 1200 Watt

Componentistica & Layout

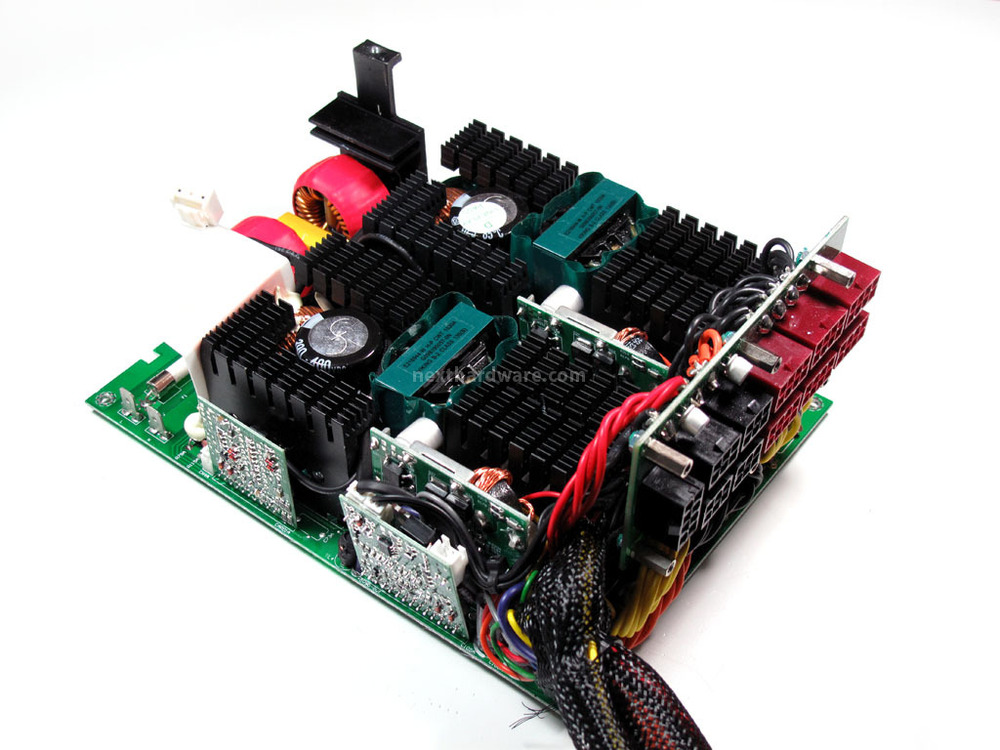

Rimosso anche il fondo del cabinet, riusciamo a distinguere meglio le varie parti dell'alimentatore; sicuramente interessante l'ordine e la compattezza del circuito, che vede ogni spazio libero occupato dai generosi dissipatori installati.





L'altra parte della sezione di filtraggio in input prevede l'uso di condensatori ed induttanze con la tipica disposizione X/Y.

Da notare il piccolo schermo protettivo, inserito tra il circuito e il retro della presa filtrata, disposto per evitare che le parti ad alta frequenza dell'alimentatore influenzino negativamente la corrente.









In primo piano, nascosti tra i dissipatori, è possibile notare i due convertitori DC-DC equipaggiati con condensatori polimerici (solid cap).





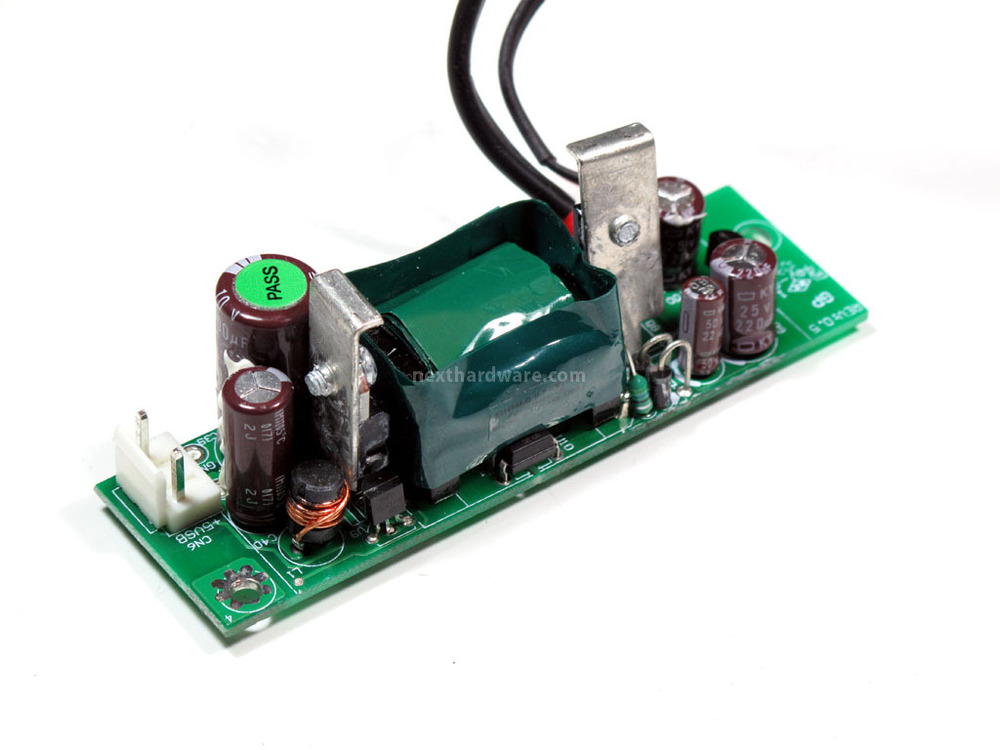

Nel dettaglio, le due schede che possiamo trovare replicate in entrambe i rails: a sinistra la gestione del PFC, a destra, invece, i sistemi di protezione e la ventola di raffreddamento.





Ottimo il circuito stampato, che dimostra la grande crescita di CWT; pensare che ci siano due alimentatori indipendenti in grado di erogare complessivamente 100Ampere su un circuito di queste dimensioni e con una pulizia e uno sbroglio delle connessioni esemplare, fa veramente onore al lavoro svolto dagli ingenieri.





Particolare della scheda per le connessioni modulari; interessante l'aggiunta di ulteriori condensatori per stabilizzare la tensione in uscita.

Buoni il layout e la qualità delle piste.
