 A Closer Look
Â
Â

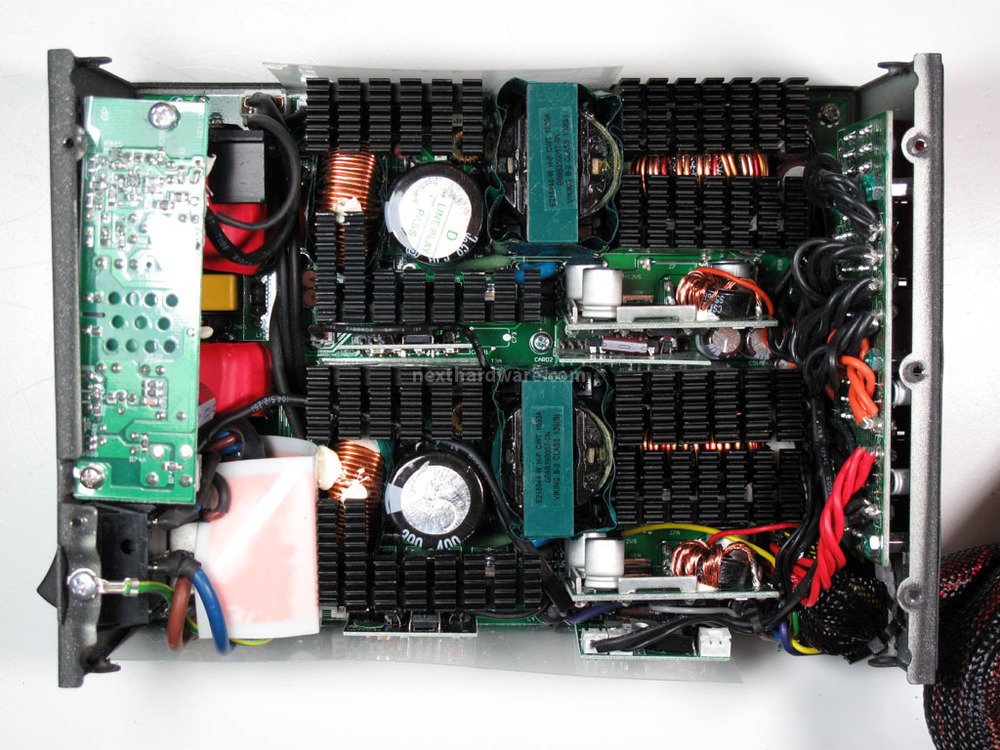

Smontata la parte superiore del cabinet, abbiamo accesso al circuito dell'alimentatore: impossibile non notare una somiglianza o, per meglio dire, una corrispondenza piuttosto marcata con un alimentatore già analizzato nelle nostre recensioni, il famoso Corsair HX 1000.
Il layout del circuito di questo alimentatore è molto particolare ed è stato oggetto di una interessante comparativa che potete trovare al seguente indirizzo:
Insieme al Pc Power & Cooling TurboCool, questo alimentatore, costruito invece da CWT, è uno dei pochi progetti a doppio rail fisico che ha trovato un buon consenso tra gli utilizzatori finali.
Â

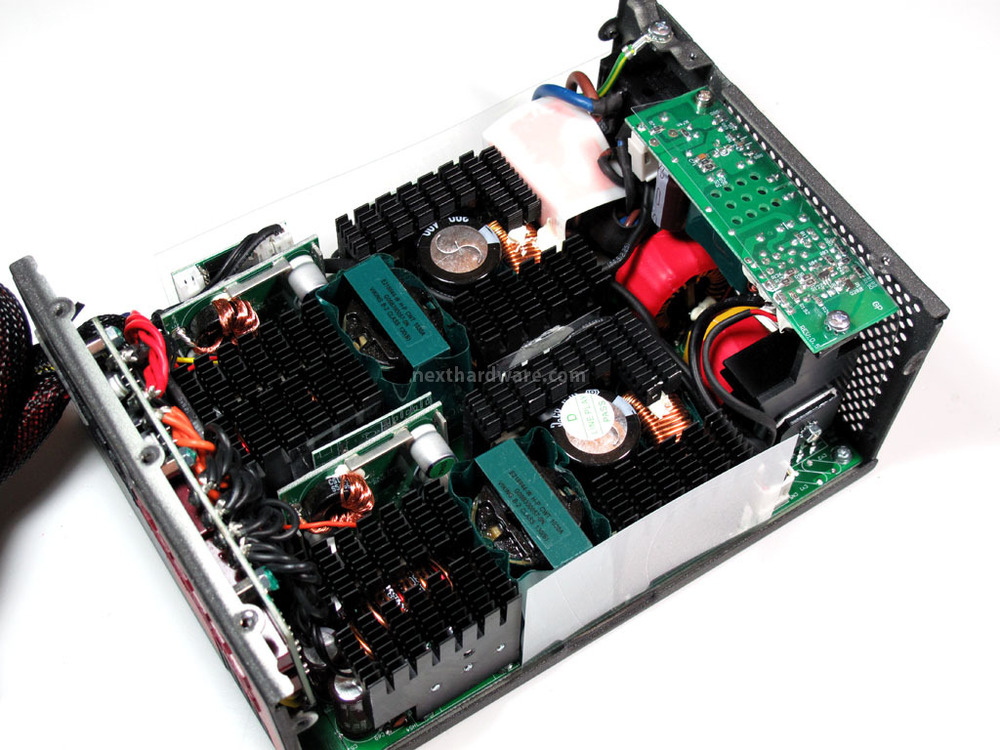

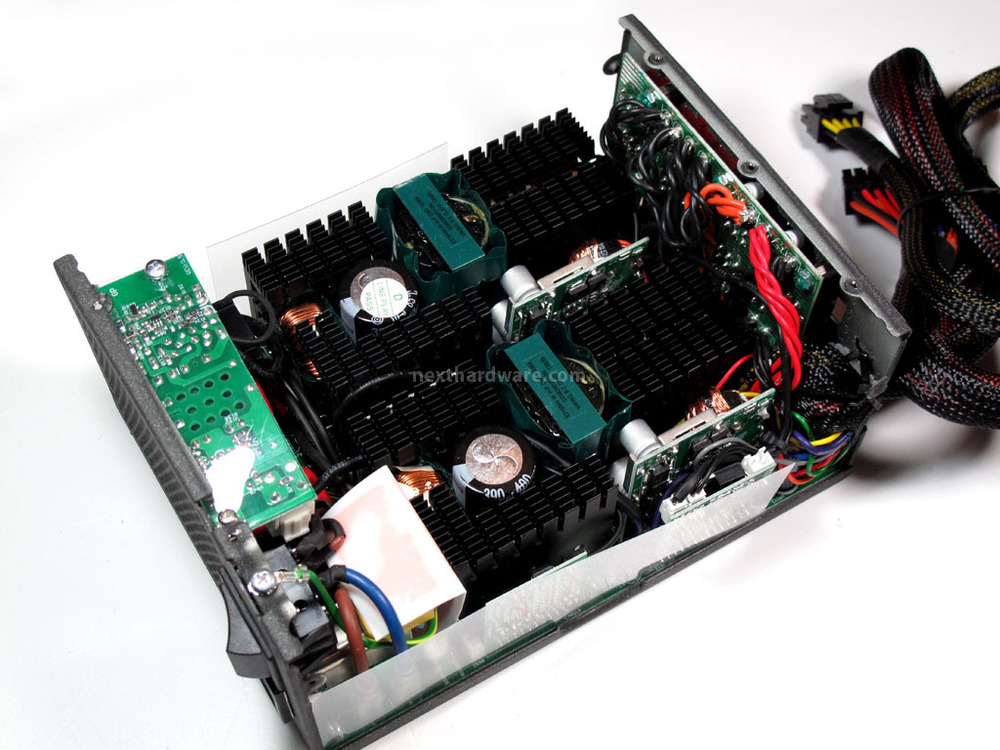

Da questa prospettiva, si riesce ad intuire più facilmente la struttura del circuito; partendo dal lato sinistro e spostandoci verso destra, troviamo:
- La sezione di filtraggio della corrente AC in ingresso, disposta sotto il circuito indipendente per il rail +5vsb.
- Dopo la prima fase dedicata al filtraggio, il circuito segue due percorsi completamente distinti ed indipendenti.
- In corrispondenza dei due generosi condensatori in ingresso, è presente la prima fase di trasformazione e di controllo attivo del PFC; per ognuna delle due parti, è presente una miniboard che ospita l'integrato di gestione del PFC.
- Di seguito, troviamo i due trasformatori con la tipica colorazione verde caratteristica distintiva dei prodotti CWT.
- Il circuito prosegue su due binari distinti e speculari con la seconda fase di trasformazione che genera le due uscite da 50Ampere: a ciascuno dei due rails è associato un convertitore DC-DC dedicato alle uscite +3.3 e +5.0 volt.
- L'ultima parte "doppia" in questo alimentatore, è la miniboard che integra i sistemi di protezione, dove (in solo una delle due) è integrato anche il circuito di gestione della velocità di rotazione della ventola.
- Alla fine del percorso, troviamo la board per le connessioni modulari.
