Sapphire HD4850 Vapor-X

Sapphire HD4850 e HD4870 Vapor-X 3. Le schede 1

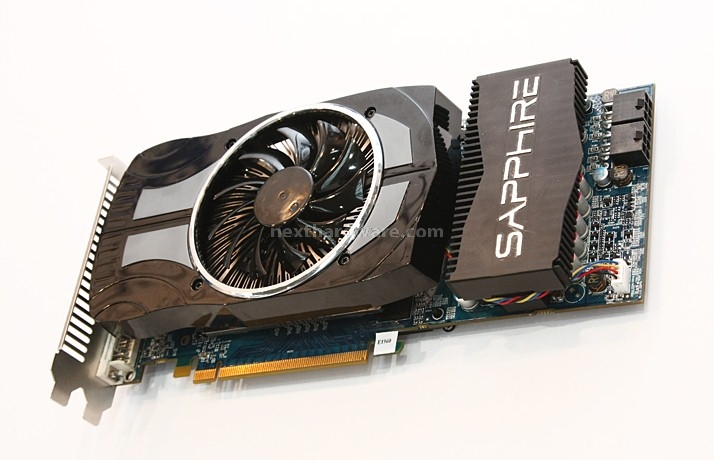

A differenza della HD4850 reference, la HD4850 Vapor-X occupa due slot come la versione Sapphire Design introdotta alcuni mesi fa.

Le connessioni sono state rinnovate e includono una porta DVI, una HDMI e una porta VGA (2 uscite utilizzabili contemporaneamente). La scheda può gestire audio multicanale attraverso l'uscita HDMI anche con protezione HDCP attiva.


Sapphire HD4850 e HD4870 Vapor-X 3. Le schede 2

Le dimensioni del PCB sono piuttosto contenute. Il dissipatore è fissato alla scheda con le sole 4 viti visibili in foto, i due pushpin di plastica, sono invece impiegati per bloccare il piccolo dissipatore in alluminio che copre la sezione di alimentazione, posizionata nella parte anteriore della scheda.

Come tutte le HD4850, supporta la modalità CrossFireX e richiede una connessione di alimentazione ausiliaria PCI-E 6 pin.


Sapphire HD4870 Vapor-X

Sapphire HD4850 e HD4870 Vapor-X 3. Le schede 3

Il PCB della HD4870 non si discosta molto da quello già visto nelle schede Reference e Toxic, ma l'uso di un nuovo circuito di alimentazione, ha costretto i tecnici Sapphire a ridisegnare parte del design della scheda.


Sapphire HD4850 e HD4870 Vapor-X 3. Le schede 4

Sapphire HD4850 e HD4870 Vapor-X 3. Le schede 5

Sapphire HD4850 e HD4870 Vapor-X 3. Le schede 6

Sapphire HD4850 e HD4870 Vapor-X 3. Le schede 7

Al fine di ridurre i costi di produzione, Sapphire ha scelto di utilizzare per il modello da 1 GB, chip di memorie GDDR5 convenzionali senza optare per i moduli ad alta densità, installati per esempio nella serie Toxic. Questa soluzione, ha reso necessaria l'installazione della metà dei chip nella parte posteriore del PCB, richiedendo un apposito dissipatore dedicato. Da notare che i moduli anteriori non sono dotati di alcun tipo di sistema di raffreddamento, il flusso d'aria generato dalla ventola del dissipatore GPU, dovrebbe essere infatti sufficiente a gestire le non troppo elevate temperature dei moduli GDDR5. Come tutte le HD4870, anche la Vapor-X richiede due connessioni PCI-E 6 Pin aggiuntive al fine di garantire il funzionamento ottimale.


Sapphire HD4850 e HD4870 Vapor-X 3. Le schede 8

La HD4870 Vapor-X è dotata di connessioni DVI – HDMI e Display Port. Quest'ultima è poco diffusa in ambito consumer, l'interfaccia HDMI ha infatti una penetrazione di mercato molto maggiore. In futuro, con la crescita della risoluzione dei pannelli LCD, è auspicabile una più ampia adozione della tecnologia DP, che ricordiamo non prevede alcune royalty per il suo utilizzo.
