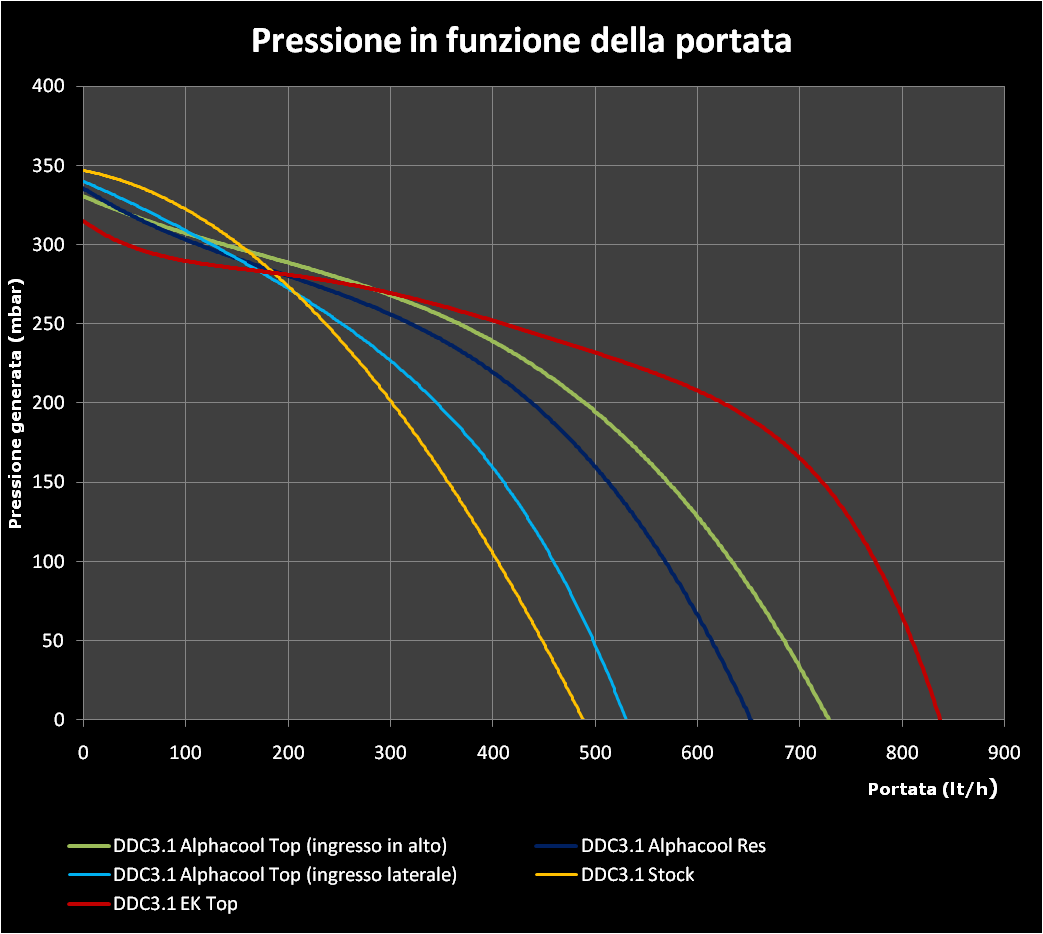

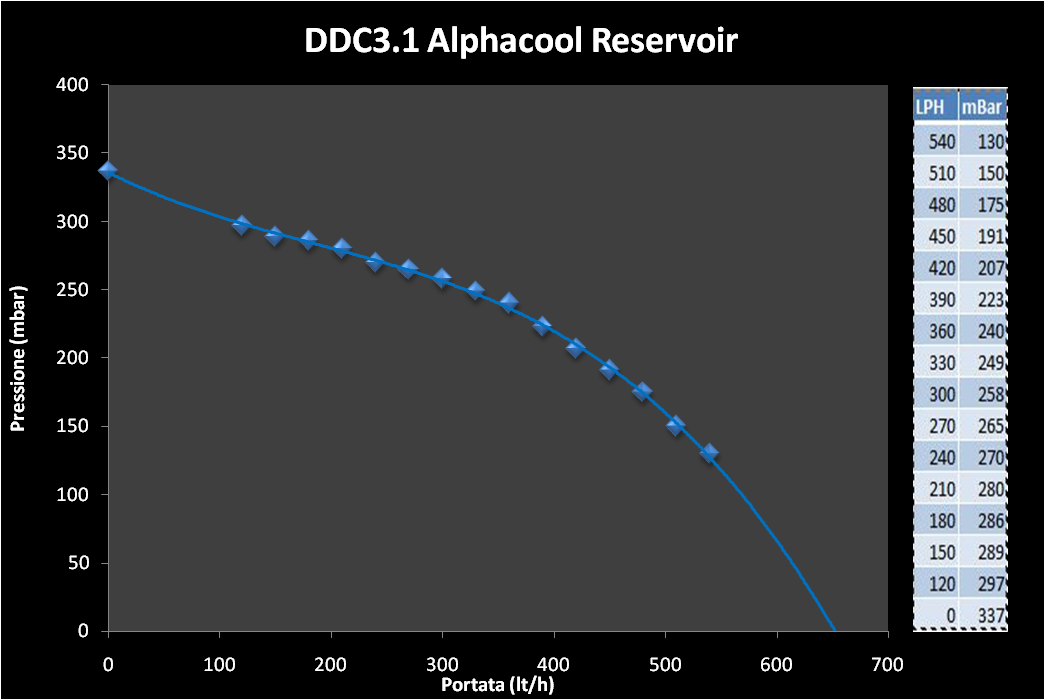

Di seguito troviamo rappresentate le curve caratteristiche della Laing DDC3.1 in accoppiata al top e alla reservoir Alphacool. Nel caso del top abbiamo effettuato due rilevazioni testando le due soluzioni disponibili per il raccordo d'ingresso.
Nel grafico sovrastante abbiamo paragonato i valori rilevati dei prodotti Alphacool con le curve della DDC3.1 in configurazione stock e con top Ek montato. |

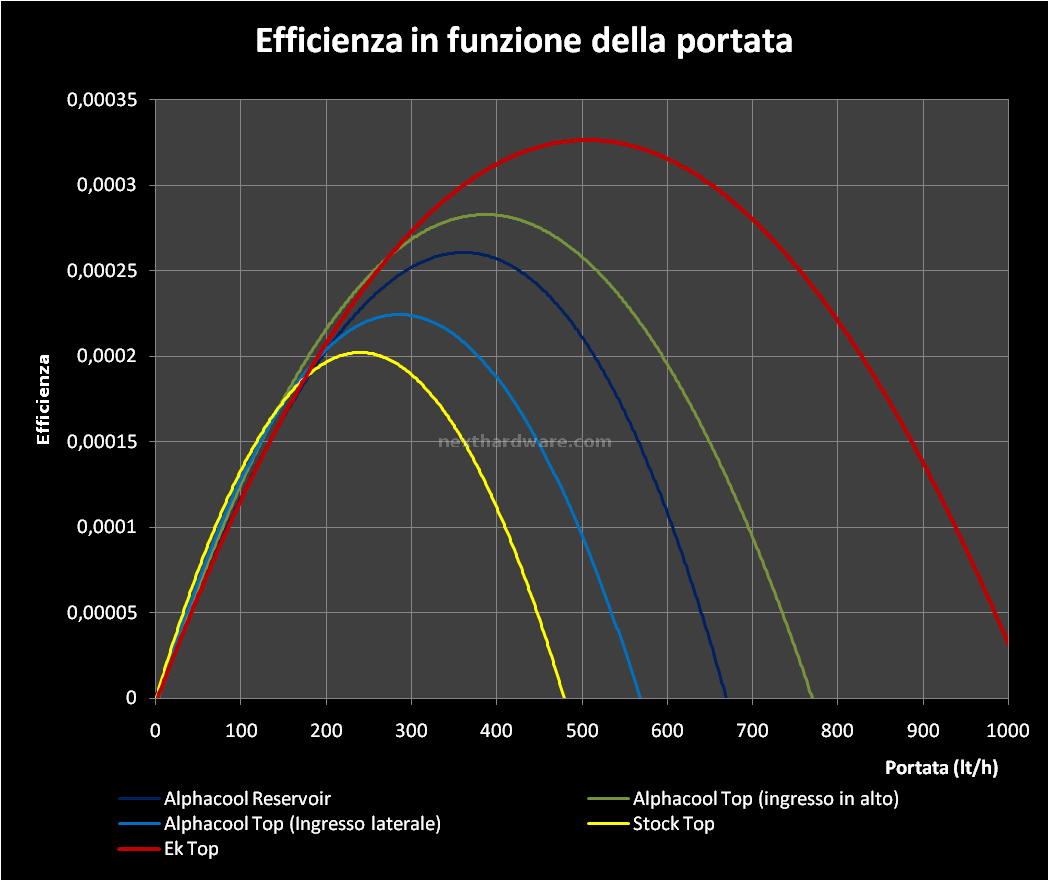

Sopra è riportato il grafico dell'efficienza di ogni configurazione in funzione della portata. Il valore dell'efficienza mette in relazione pressione generata, portata e consumo. |
