Montaggio del top

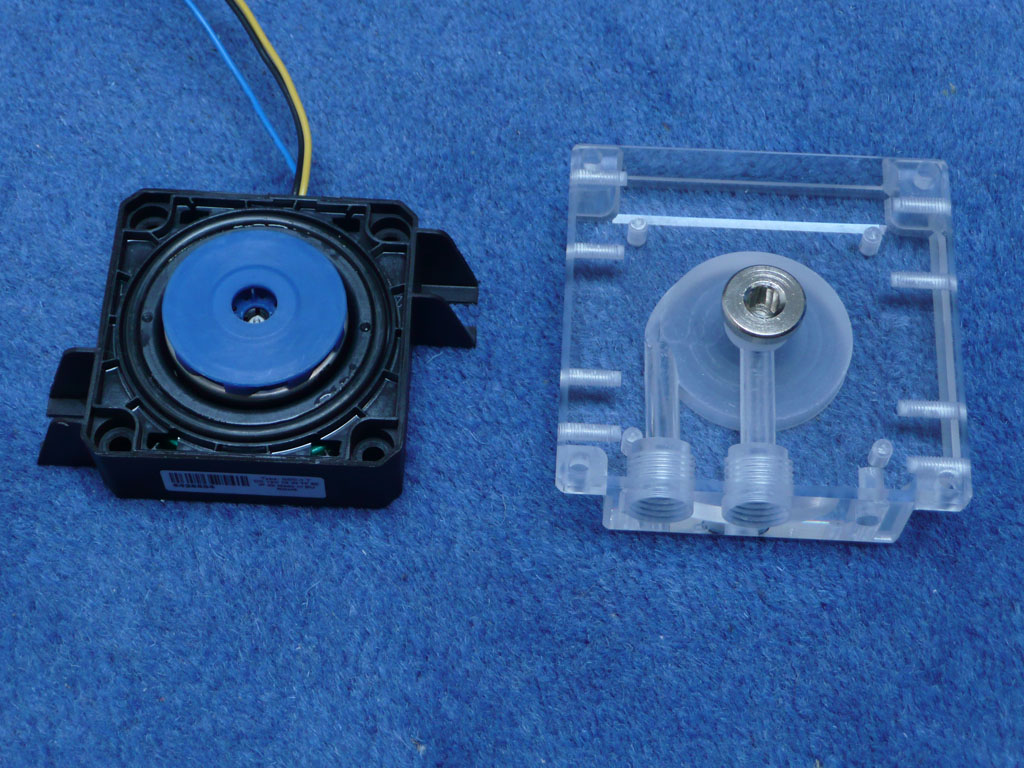

Una volta smontata la cover originale in plastica ci troveremo nella situazione a lato. | |

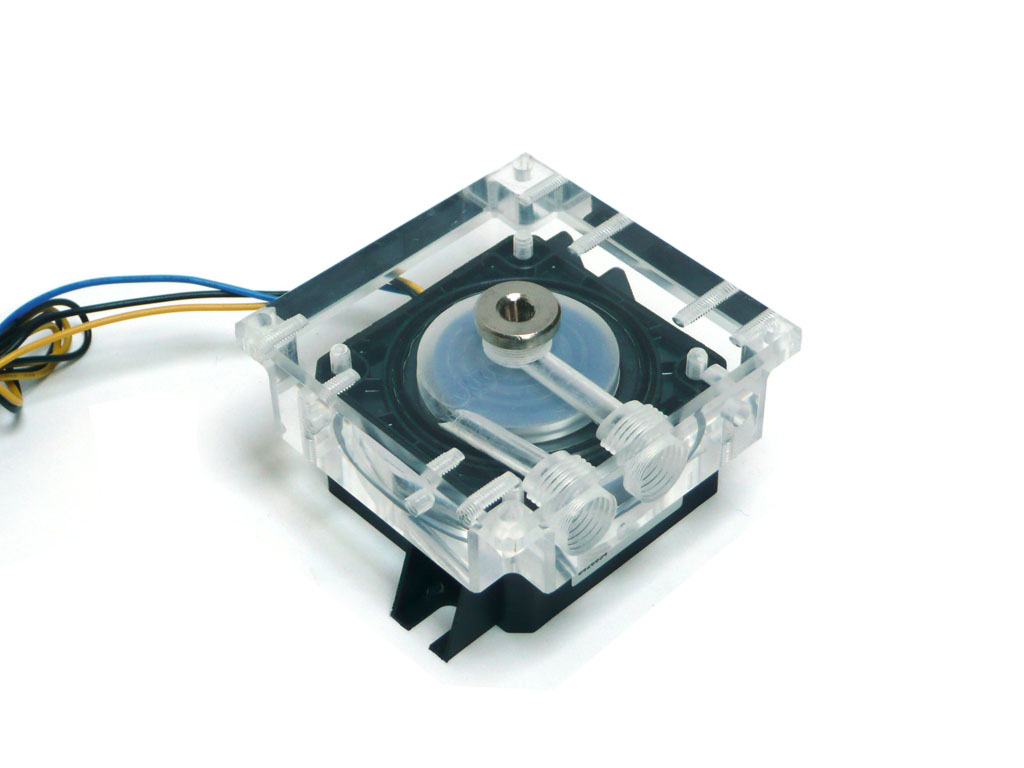

Successivamente sarà necessario porre il top sopra il corpo pompa facendo attenzione ad allineare le filettature della cover con i fori presenti sulla base. | |

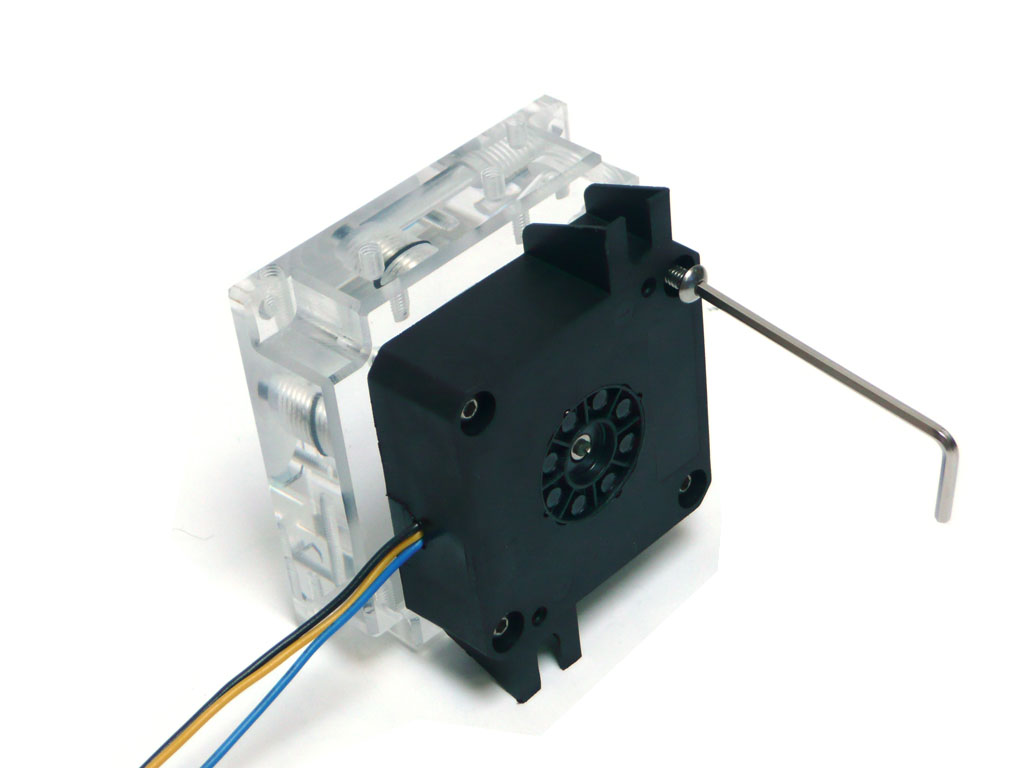

A questo punto ci rimarrà soltanto di fissare il top alla pompa con le quattro viti a brugola in dotazione. | |

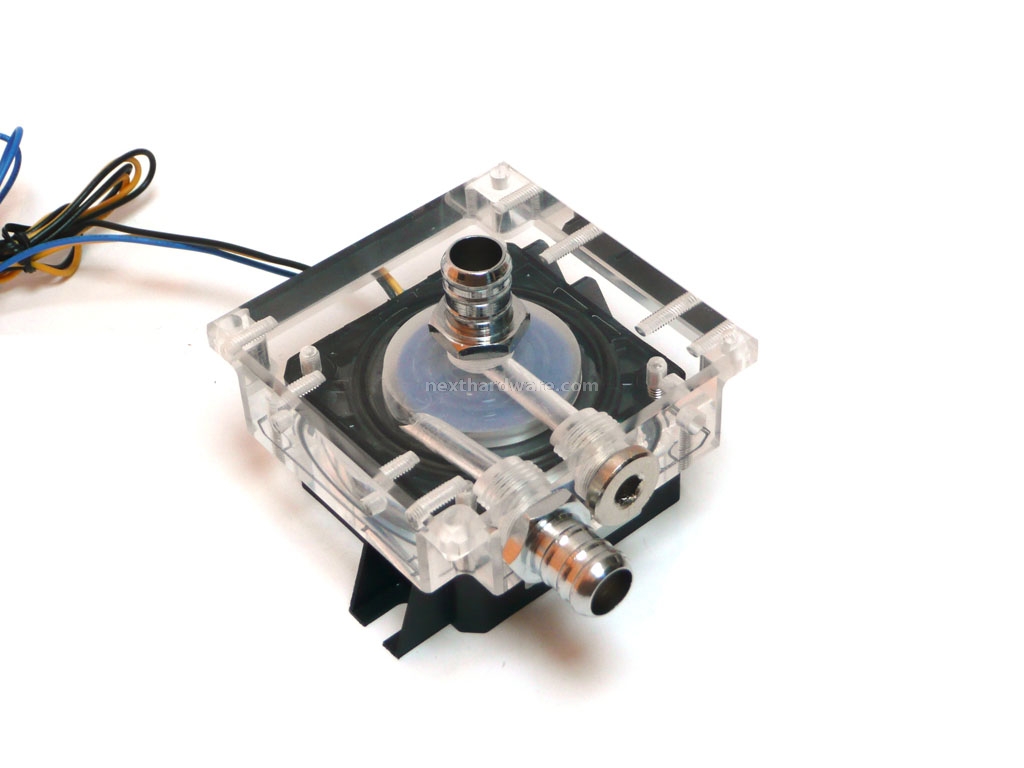

Ecco come si presenta la Laing DDC con il top e con i raccordi montati. Si ricorda che quest'ultimi non sono inclusi nella confezione. |
Montaggio della reservoir

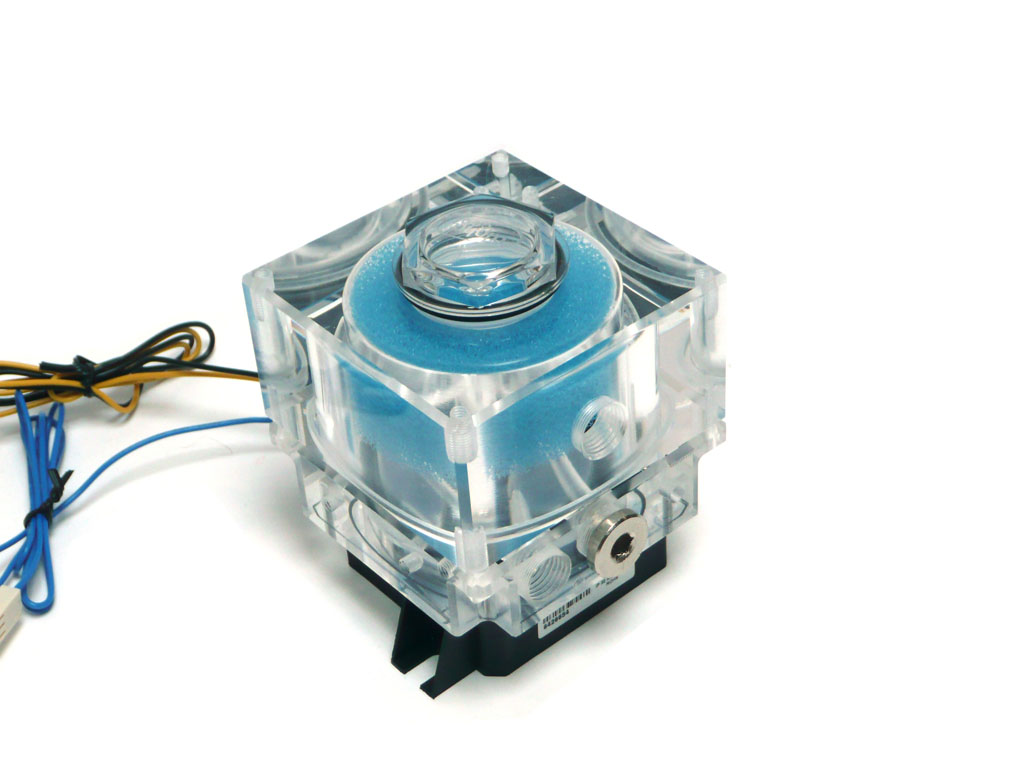

Come abbiamo già detto in precedenza il montaggio della reservoir si andrà a sovrapporre a quello del top. Una volta montato quest'ultimo dovremmo sistemare la reservoir sopra la pompa facendo combaciare i fori dei due pezzi. | |

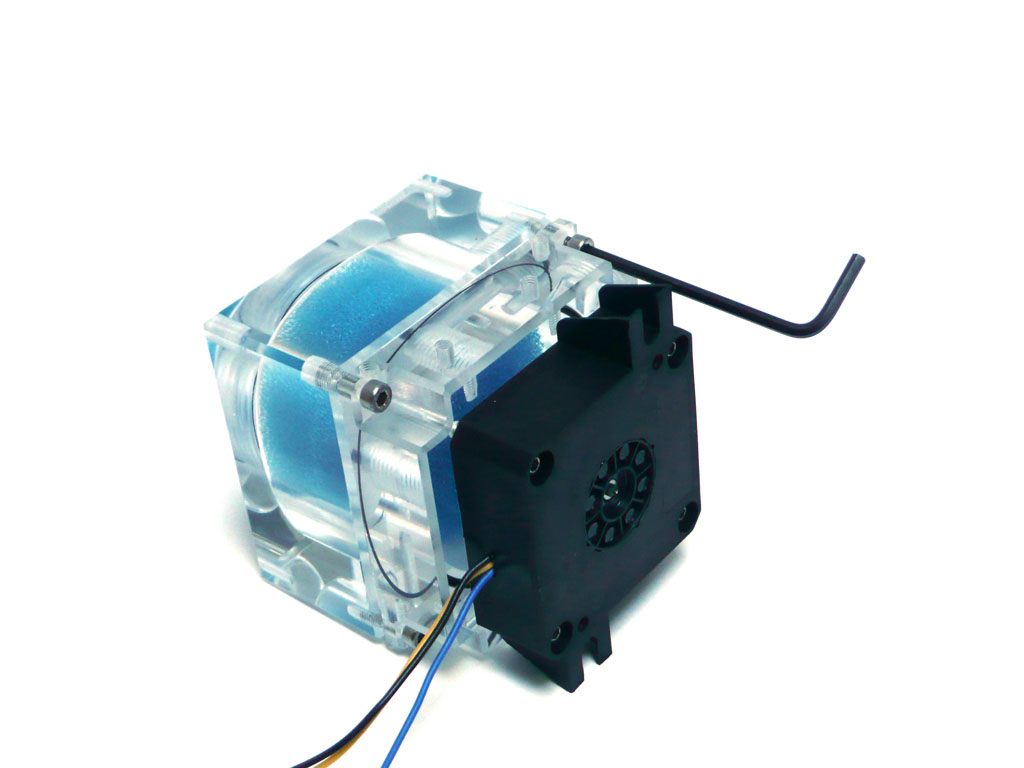

Adesso non ci resta che serrare la reservoir al corpo pompa tramite le quattro viti in dotazione. | |

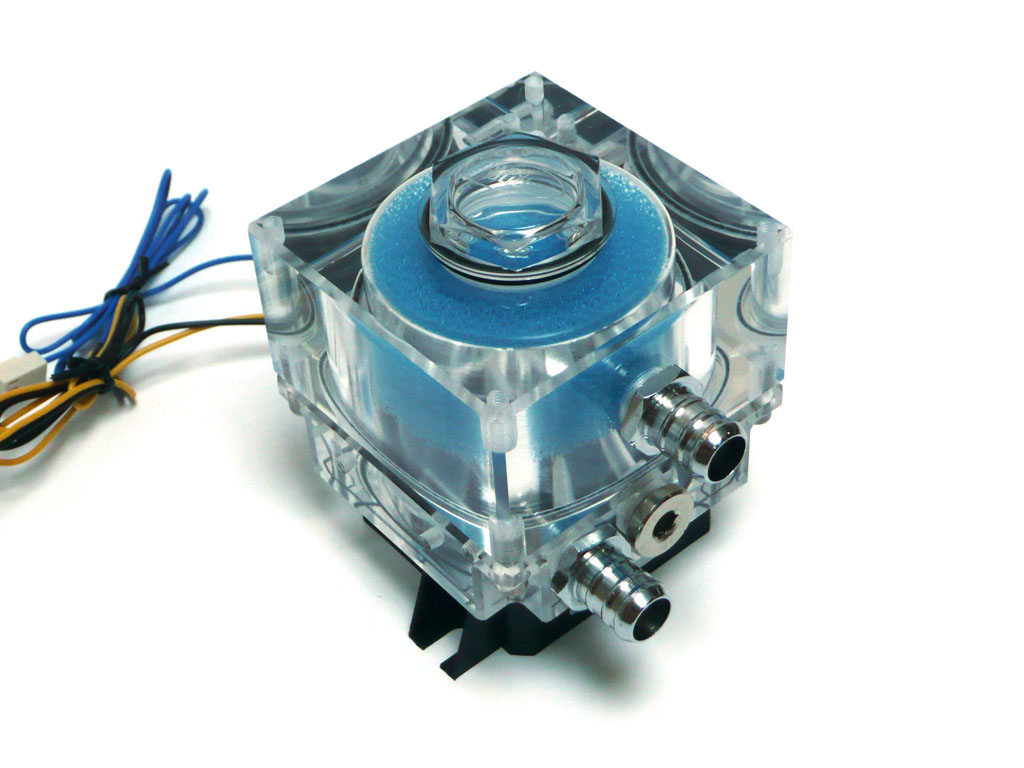

A lato la pompa con reservoir montata. Il raccordo più alto funge da ingresso per il liquido. |
